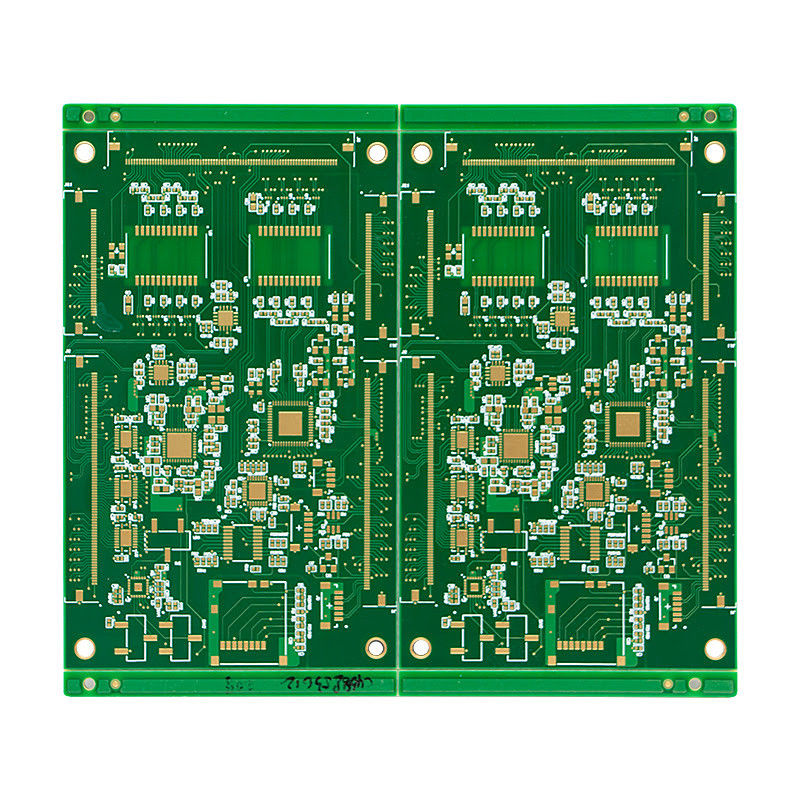

Satellietcommunicatie Pcb Hf Rogers PTFE Rout And Score Outline

Board Thk 1.0MM High Frequency PCB met Min Via van 0.2mm Mechanical Drill

Productbeschrijving:

High Frequency PCB is een type printplaat dat speciaal is ontworpen voor hoogfrequente toepassingen, zoals 5G-communicatie, hogesnelheidsdigitale signalen en hoogfrequente RF-signalen.Het is ook bekend als High-Frequency Microwave PCB, High-Frequency Stripline PCB, of High-Frequency RF PCB.

Hoogfrequente PCB's zijn van hoge kwaliteit.hoogwaardige printplaat die gebruikmaakt van hoogfrequente materialen en geavanceerde productietechnieken om een uitstekende signaalintegrititeit en thermische geleidbaarheid te biedenHet is geschikt voor gebruik in een breed scala aan hoogfrequente toepassingen, waaronder 5G-communicatie, satellietcommunicatie, radarsystemen en meer.

• Min Via:High Frequency PCB maakt gebruik van een 0,1 mm laserboor en een 0,2 mm mechanische boor voor via gaten, waardoor nauwkeurig en nauwkeurig boren wordt gewaarborgd voor een optimale signaalprestatie.
• Dikte van het bord:Hoogfrequente PCB's hebben een dikte van 0,2 mm tot 6,35 mm, waardoor ze flexibel kunnen worden ontworpen voor verschillende ontwerpvereisten.
• Minimale grootte van het gat:De minimale gatgrootte voor hoogfrequente PCB's is 0,2 mm, waardoor fijnere sporen en betere signaalprestaties mogelijk zijn.
• Werktemperatuur:High Frequency PCB is ontworpen om te werken bij extreme temperaturen van -55 °C tot 125 °C, waardoor het geschikt is voor gebruik in harde omgevingen.
• Koperen dikte:High Frequency PCB maakt gebruik van 1 oz koperen dikte, wat een uitstekende warmtegeleiding biedt en zorgt voor een efficiënte warmteafvoer.

High Frequency PCB maakt gebruik van gespecialiseerde hoogfrequente materialen die een laag dielectriciteitsverlies hebben, waardoor minimaal signaalverlies en hoge signaalintegriteit worden gewaarborgd.Deze materialen hebben ook een hoge thermische geleidbaarheid, die een efficiënte warmteafvoer mogelijk maken en ontworpen zijn om hoogfrequente signalen te weerstaan zonder vervorming of afbraak.

PCB's met hoge frequentie worden veel gebruikt in toepassingen met hoge frequentie, waaronder:

• 5G-communicatie
• Satellietcommunicatie
• Radarsystemen
• Digitaal signaal met hoge snelheid
• RF-communicatiesystemen

High Frequency PCB is een high-performance, hoogwaardige printplaat die is ontworpen voor hoogfrequente toepassingen.Het gebruik van gespecialiseerde hoogfrequente materialen en geavanceerde productietechnieken zorgt voor een uitstekende signaalintegriteit, thermische geleidbaarheid en betrouwbaarheid, waardoor het een ideale keuze is voor verschillende hoogfrequente toepassingen.

Kenmerken:

• Productnaam: PCB's met hoge frequentie
• Gebruik: OEM-elektronica
• Impedantiewaarde: ±10%
• Koperen dikte: 1 oz
• Min Via: 0.1mm laserboor, 0.2mm mechanische boor
• Dikte van het bord: 0,2 mm-6,35 mm
• Hoogfrequente microgolf-PCB's
• Hoge-frequente PCB's
• PCB's met hoge snelheid

Technische parameters:

Toepassingen:

De High Frequency PCB is een geavanceerd product dat op grote schaal wordt gebruikt op het gebied van OEM-elektronica.Het is ontworpen om te voldoen aan de groeiende vraag naar signaaloverdracht in verschillende elektronische apparaten.Met zijn geavanceerde technologie en superieure kwaliteit is dit product een game-changer geworden in de elektronica-industrie.

Het hoogfrequente PCB wordt voornamelijk gebruikt in hoogfrequente toepassingen waar snelle en betrouwbare signaaloverdracht van cruciaal belang is.lucht- en ruimtevaart- en defensiesystemen, medische hulpmiddelen en andere elektronische hulpmiddelen waarvoor een hoge snelheid nodig is.

Stel je een wereld voor waarin alle elektronische apparaten gegevens kunnen verwerken met bliksemsnelheid.Deze PCB maakt snelle gegevensoverdracht mogelijk.In de ruimtevaart- en defensie-systemen zorgt het ervoor dat kritieke informatie nauwkeurig en snel wordt doorgegeven.die van vitaal belang is voor de nationale veiligheidIn medische hulpmiddelen zorgt het ervoor dat gegevens nauwkeurig worden gemeten en doorgegeven, waardoor nauwkeurige diagnose en behandeling mogelijk is.

Het PCB met hoge frequentie heeft een aantal belangrijke kenmerken die het op de markt onderscheiden.

• Hoogfrequente printplaten:Dit product is speciaal ontworpen om op hoge frequenties te werken, waardoor het perfect is voor signaaloverdracht met hoge snelheid.
• Hoogfrequente radio-frequente PCB's:De High Frequency PCB is ook bekend als High Frequency Radio-Frequency PCB, wat zijn vermogen om hoogfrequente radiosignalen te verzenden met minimale interferentie benadrukt.
• High Speed Signal Transmission:Dankzij de geavanceerde technologie en het precieze ontwerp zorgt dit product voor een snelle signaaloverdracht, waardoor het ideaal is voor toepassingen die snelle gegevensverwerking vereisen.
• Eindfolie: 1 oz:De High Frequency PCB heeft een eindfolie van 1 oz, die een hoge geleidbaarheid en lage weerstand garandeert, waardoor een efficiënte signaaloverdracht mogelijk is.
• Koperen dikte: 1 oz:De koperen dikte van dit PCB is 1 oz, wat een uitstekende warmtegeleidbaarheid biedt en helpt om warmte efficiënt te verdrijven.
• Afgerond oppervlak: onderdompeling goud:Het oppervlak van de High Frequency PCB is afgewerkt met onderdompelingsgoud, wat een vlak en glad oppervlak biedt voor een betere signaaloverdracht en corrosie voorkomt.
• Min Via: 0.1mm laserboor, 0.2mm mechanische boor:De minimumgrootte voor dit PCB is 0,1 mm voor laserboor en 0,2 mm voor mechanische boor, wat zorgt voor nauwkeurig boorwerk voor een betere signaaloverdracht.

De High Frequency PCB heeft ongetwijfeld een aanzienlijke impact gehad in de elektronica-industrie.een revolutie teweegbrengen in de hogesnelheidssignaaloverdracht en de weg vrij te maken voor geavanceerdere en efficiëntere elektronische apparatenMet zijn uitzonderlijke prestaties en superieure kwaliteit is het de keuze geworden voor hoogfrequente toepassingen, waardoor het een essentieel onderdeel is in de wereld van OEM-elektronica.

Aanpassing:

HFPC, ook wel bekend als HF Printed Wiring Board of HF Printed Circuit Board, is een gespecialiseerd type PCB dat is ontworpen voor hogesnelheids- en hoogfrequente toepassingen.Om te voldoen aan de specifieke behoeften van onze klanten in de communicatie- en automobielindustrie, bieden we een uitgebreide service op maat voor High-Frequency PCB's.

Onze hoogfrequente PCB's zijn ontworpen om uit te blinken in hoogfrequente signaaloverdracht en bieden superieure prestaties en betrouwbaarheid.We begrijpen de kritiek van deze toepassingen en zorgen ervoor dat onze PCB's voldoen aan de hoogste normen van kwaliteit en precisie.

Met onze aangepaste service, kunt u de volgende eigenschappen van uw High-Frequency PCB aanpassen:

• Toepassing:Onze hoogfrequente PCB's zijn geschikt voor communicatie en automotive toepassingen, met hoge snelheid en hoge frequentie prestaties.
• Afwerking van het oppervlak:Wij bieden ENIG (Electroless Nickel Immersion Gold) aan als standaard oppervlakteafwerking voor onze hoogfrequente PCB's, waardoor uitstekende geleidbaarheid en soldeerbaarheid worden gewaarborgd.
• Afgeronde oppervlakte:Onze High-Frequency PCB's zijn afgewerkt met Immersion Gold, wat een vlak, glad en gelijkmatig oppervlak biedt voor optimale signaaloverdracht.
• Impedantiewaarde:We kunnen de impedantiewaarde van uw High-Frequency PCB binnen ± 10% aanpassen, zodat de signaaloverdracht nauwkeurig is en het signaalverlies tot een minimum wordt beperkt.
• Eindfolie:Onze hoogfrequente PCB's zijn voorzien van een eindfolie van 1 oz, die uitstekende elektrische en thermische geleidbaarheid biedt voor hoogfrequente toepassingen.

Bij [Bedrijfsnaam] hebben wij een team van ervaren ingenieurs en technici die nauw samenwerken met u om uw specifieke vereisten te begrijpen en op maat gemaakte oplossingen te bieden.Met onze state-of-the-art apparatuur en geavanceerde productieprocessen, kunnen we leveren van hoge kwaliteit High-Frequency PCB's die voldoen aan uw exacte specificaties.

Neem vandaag nog contact met ons op om meer te weten te komen over onze High-Frequency PCB-aanpassingsservice en hoe we aan uw unieke behoeften kunnen voldoen.

Verpakking en verzending:

Bij High Frequency PCB begrijpen we het belang van het beschermen van onze producten tijdens de verzending en ervoor zorgen dat ze veilig bij onze klanten aankomen.Daarom hebben we een uitgebreid verpakkings- en verzendproces ontwikkeld om de hoogste kwaliteit van onze PCB's te garanderen..

Onze High Frequency PCB's zijn zorgvuldig verpakt met industriestandaard materialen en technieken om ze te beschermen tegen eventuele schade tijdens de verzending.Elk PCB is afzonderlijk ingepakt in een antistatisch materiaal om elektrostatische ontladingen te voorkomen die de gevoelige componenten kunnen beschadigenDe ingepakte PCB's worden vervolgens in een stevige kartonnen doos geplaatst met voldoende vulling om beweging tijdens het vervoer te voorkomen.

Wij bieden een verscheidenheid aan verzendmogelijkheden aan om aan de specifieke behoeften van onze klanten te voldoen.We bieden ook versnelde verzending voor dringende bestellingen..

Alle zendingen worden getraceerd en verzekerd, wat onze klanten gemoedsrust geeft.Ons team houdt elke zending nauwlettend in de gaten om tijdige levering te garanderen en om eventuele problemen op te lossen die tijdens het transport kunnen optreden..

We bieden ook internationale verzendingen aan aan klanten buiten ons land.de verantwoordelijkheid van de klant..

Om een bestelling te plaatsen voor hoogfrequente PCB's, bezoekt u onze website en selecteert u de gewenste specificaties voor uw project.Ons team zal dan een offerte en geschatte verzendtijd op basis van uw order details.

Zodra de bestelling is bevestigd, beginnen we met het verpakken en verzenden om ervoor te zorgen dat uw High Frequency PCB's op tijd en in perfecte staat arriveren.

Dank u voor het kiezen van High Frequency PCB voor uw hoogwaardige PCB-behoeften.

Vragen:

• Verbeterde signaalintegriteit: PCB's met hoge frequentie kunnen het signaalverlies minimaliseren en de signaalintegriteit bij hoge frequenties behouden, wat resulteert in een betere algehele prestatie.
• Verminderde elektromagnetische interferentie (EMI): PCB's met hoge frequentie hebben betere EMI-beschermingsmogelijkheden, wat helpt om interferentie te verminderen en de signaalkwaliteit te verbeteren.
• Compacte grootte: PCB's met hoge frequentie kunnen worden ontworpen met kleinere componenten en strakere sporen, waardoor ze compacter zijn en geschikter zijn voor geminiaturiseerde elektronische apparaten.
• Hoge betrouwbaarheid: PCB's met hoge frequentie worden vervaardigd met behulp van geavanceerde materialen en technieken, waardoor ze betrouwbaarder en duurzamer worden.
• Kosteneffectief: Ondanks hun geavanceerde ontwerp en productie zijn hoogfrequente PCB's kosteneffectief en kunnen ze in grote hoeveelheden worden geproduceerd.

• Tracebreedte en afstand: om signaalverlies en impedantieafspraken te minimaliseren, moeten de tracebreedte en afstand zorgvuldig worden ontworpen.
• Layer stackup: High Frequency PCB's zijn vaak ontworpen met meerdere lagen om de prestaties te verbeteren, dus de laagstackup moet worden geoptimaliseerd voor signaalintegriteit.
• Grondvlak: Een solide grondvlak is essentieel voor hoogfrequente PCB's om een goede grondslag te bieden en EMI te verminderen.
• Plaatsing van componenten: componenten moeten zo worden geplaatst dat het signaalpad tot een minimum wordt beperkt en de lengte van de hoogfrequente sporen wordt verminderd.

• Ontwerp en lay-out: het PCB-ontwerp wordt gemaakt met behulp van gespecialiseerde software, waarbij rekening wordt gehouden met de eisen van hoge frequentie.
• Materiaalkeuze: het juiste materiaal wordt geselecteerd op basis van de ontwerp- en prestatievereisten.
• Etsen: De koperlagen worden gegraveerd om het gewenste spoorpatroon en de verbindingen te creëren.
• Boren: er worden gaten geboord voor de montage van onderdelen en voor de via's.
• Platering: De gaten en sporen worden bekleed met koper om een geleidend oppervlak te creëren.
• Soldeermasker en zijderap: een soldeermasker wordt aangebracht om de kopersporen te beschermen en een zijderap wordt toegevoegd voor etikettering.
• Testing: het afgewerkte PCB wordt getest op functionaliteit en prestaties.
