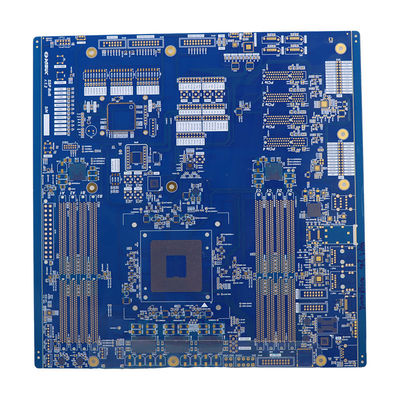

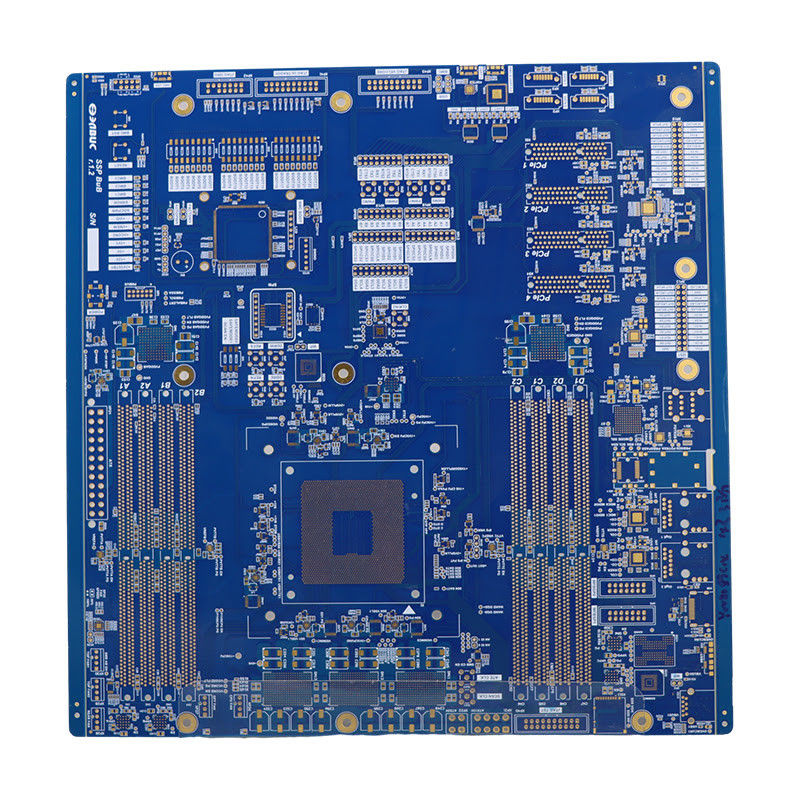

1.5 mm dikte HDI PCB-bord 6 laag met wit zijscherm

1.5 mm dikte HDI PCB-bord 6 laag met wit zijscherm

Merknaam: Ben Qiang
Modelnummer: FR-4/Rogers
MOQ: 1 PCS
Prijs: custom made
Betalingsvoorwaarden: Bankoverschrijving/Alipay/PayPal
Toeleveringsvermogen: 200,000 vierkante meter/jaar
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO/TS16949/RoHS/TS16949
oppervlaktebewerking:
Chemisch nikkelpalladium
PCB-dikte:
1,5 mm
Aanvragen:
Hoofdraad
Toepassing:
De Elektronika van de consument
Proces:
Onderdompelingsgoud
aantal lagen:
1-30 lagen
Impedantiebeheersing:
- Ja, dat klopt.
Kleur van zijde:
Wit, zwart, geel, rood, blauw, enz.
Verpakking Details:
Vacuümverpakkingen met luchtkralen
Levering vermogen:
200,000 vierkante meter/jaar
Markeren:

HDI-PCB-plaat Wit zijdeplaat

,

1.5 mm Dikte HDI-PCB-plaat

Productbeschrijving

300 * 210 mm High Density Interconnection Printed Circuit Board met witte zijde

Productbeschrijving:

Productoverzicht - HDI-PCB-platen

Het HDI Printed Wiring Board, ook wel bekend als Nanocircuit PCB, is een laagvormig PCB met een hoge dichtheid dat gebruik maakt van geavanceerde technologie en precisieproductietechnieken om een superieure prestatie te bereiken.Met de toenemende vraag naar kleinere en krachtigere elektronische apparatenIn de afgelopen jaren is het HDI-PCB-bord een essentieel onderdeel geworden in verschillende industrieën zoals telecommunicatie, luchtvaart, geneeskunde en automobiel.

Belangrijkste kenmerken
  • Aantal lagen:1-30 lagen
  • PCB-dikte:1.5 mm
  • Grootte van het bord:300 * 210 mm
  • Afwerking van het oppervlak:Chemisch nikkelpalladium

Het HDI-PCB-bord is ontworpen om een hoog aantal lagen te hebben, variërend van 1 tot 30 lagen, waardoor een groter aantal componenten op een kleiner oppervlak kunnen worden geplaatst.Dit resulteert in een compacter en lichter ontwerp, waardoor het ideaal is voor draagbare elektronische apparaten.

De PCB-dikte van 1,5 mm zorgt voor de duurzaamheid en stabiliteit van het bord, waardoor het geschikt is voor gebruik in omgevingen met hoge spanningen.Het bord van 300 * 210 mm biedt voldoende ruimte voor de plaatsing van onderdelen, waardoor een zeer efficiënt en geoptimaliseerd ontwerp mogelijk is.

De oppervlakteafwerking van chemisch nikkelpalladium biedt uitstekende bescherming tegen corrosie en oxidatie, waardoor de levensduur en betrouwbaarheid van het HDI-PCB-bord worden gewaarborgd.

High-Density Interconnector

Het HDI-PCB-bord staat ook bekend als een High-Density Interconnector vanwege het vermogen om een hoger aantal verbindingen op een kleinere ruimte te plaatsen.Dit wordt bereikt door het gebruik van geavanceerde technologie, zoals microvias en blinde vias, die het mogelijk maken sporen tussen lagen te routeren, waardoor een compacter en efficiënter ontwerp ontstaat.

Geavanceerde technologie en precisieproductie

Het HDI-PCB-bord wordt vervaardigd met behulp van geavanceerde technologie en precisieproductietechnieken om het hoogste niveau van kwaliteit en prestaties te garanderen.Dit omvat het gebruik van geavanceerde beeldvorming en etsen, evenals het gebruik van hoogwaardige materialen.

Het gebruik van geavanceerde technologie en precisieproductie maakt niet alleen een compacter en efficiënter ontwerp mogelijk, maar zorgt ook voor een betere signaalintegrititeit en betrouwbaarheid.

Conclusies

De HDI-PCB-plaat is een cruciaal onderdeel in de productie van hoogwaardige elektronische apparaten.het biedt een betrouwbare en efficiënte oplossing voor verschillende industrieënHet gebruik van precieze vervaardiging en hoogwaardige materialen zorgt voor het hoogste niveau van kwaliteit en prestaties, waardoor het een essentieel product is voor elk geavanceerd elektronisch systeem.



Kenmerken:

  • Productnaam: HDI-PCB-platen
  • Aantal lagen: 6 lagen
  • Impedantieregeling: ja
  • Afmeting van het bord: 300 * 210 mm
  • Stensel service: Ja
  • Aantal lagen: 1-30 lagen
  • Microvia-PCB-assemblage
  • Geavanceerde interconnecte PCB's
  • HDI-PCB-bord


Technische parameters:

Productnaam 4L 1+N+1 HDI-platen
Solliciteer Hoofdbord
Aantal lagen 6-laag
Grootte van het bord 300 * 210 mm
Stencil Service - Ja, dat klopt.
Impedantiebeheersing - Ja, dat klopt.
Epoxiglas RO4350B Tg280°C, Er < 3.48Rogers Corp.
PCB-test 100% testen
Kleur van zijde Wit, zwart, geel, rood, blauw, enz.
Afwerking van het oppervlak Chemisch nikkelpalladium


Toepassingen:

HDI-PCB-bord: Empowering High-Tech Consumer Electronics

Het HDI-PCB-bord (High-Density Interconnect), ook wel HDI Printed Wiring Board genoemd,is een zeer geavanceerde en innovatieve oplossing voor hogesnelheidssignaaloverdracht in moderne consumentenelektronicaapparatenMet zijn onderdompelingsgoudproces en impedantiebeheertechnologie is het een essentieel onderdeel geworden van de ontwikkeling van geavanceerde elektronische producten.

Proces: onderdompeling van goud

Het onderdompelingsgoudproces dat wordt gebruikt in HDI-PCB-platen is een oppervlakteafwerkingstechniek waarbij een dunne laag goud wordt afgezet over de kopersporen op het PCB.Dit biedt uitstekende bescherming tegen corrosie en oxidatieDe gladde oppervlakte van het goud verbetert ook de elektrische geleidbaarheid, waardoor het een ideale keuze is voor hogesnelheidssignaaloverdracht.

Impedantiebeheersing: Beveiliging van de integriteit van het signaal op hoge snelheid

De in HDI-PCB-boards gebruikte impedantiebeheertechnologie is van cruciaal belang voor het handhaven van de signaalintegriteit en het verminderen van interferentie in hogesnelheidselektronica.Met een nauwkeurige controle van de impedantiewaardenDit maakt HDI PCB Board de beste keuze voor toepassingen die hoge snelheid gegevensoverdracht vereisen.

Toepassing: consumentenelektronica

HDI-PCB-bord wordt veel gebruikt in verschillende consumentenelektronica-apparaten zoals smartphones, tablets, laptops en draagbare technologie.Met de toenemende vraag naar snellere en efficiëntere apparatenHet compacte formaat en de hoge dichtheid maken het ideaal voor kleinere en dunnere apparaten.De geavanceerde interconnecttechnologie zorgt voor een snelle gegevensoverdracht..

Aantal lagen: Voldoen aan verschillende ontwerpvereisten

HDI-PCB-platen zijn verkrijgbaar in een breed scala van lagen, variërend van 1 tot 30 lagen, waardoor het een veelzijdige oplossing is voor verschillende ontwerpvereisten.Het kan complexe circuits ontwerpen onderbrengen en een betere signaalrouting bieden, waardoor de prestaties en betrouwbaarheid van het elektronische apparaat worden verbeterd.

PCB-dikte: dun en licht ontwerp

De HDI-PCB-plaat heeft een dikte van 1,5 mm, waardoor het een lichte en dunne optie is voor elektronische apparaten.waar ruimte en gewicht cruciale factoren zijnOndanks het slanke ontwerp kan het nog steeds high-density interconnects leveren en de signaalintegriteit behouden, waardoor het een voorkeur heeft voor moderne consumentenelektronica.

De conclusie

Het HDI-PCB-bord heeft een revolutie teweeggebracht in de consumentenelektronica-industrie door de ontwikkeling van hightech-apparaten die een hoge snelheid van gegevensoverdracht vereisen mogelijk te maken.Met zijn geavanceerde functies zoals onderdompeling goud procesHet is een essentieel onderdeel geworden van de productie van moderne elektronische apparaten, of het nu gaat om smartphones, laptops of draagbare technologie.HDI PCB Board speelt een cruciale rol bij het leveren van efficiënte en betrouwbare prestaties.



Aanpassing:

HDI-PCB-bord aanpassingsdienst

Onze HDI PCB Board Customization Service biedt geavanceerde interconnect PCB oplossingen voor consumenten elektronica.We streven ernaar om zeer aangepaste en innovatieve oplossingen te bieden om aan uw specifieke behoeften te voldoen..

Productkenmerken

Toepassing:Consumentenelektronica

Proces:Onderdompelingsgoud

Aantal lagen:6-laag

PCB-naam:4L 1+N+1 HDI-platen

Afwerking van het oppervlak:Chemisch nikkelpalladium

Belangrijkste kenmerken
  • Geavanceerde interconnectoplossingen voor consumentenelektronica
  • Hoog op maat gemaakte en innovatieve HDI-geprinte bedradingsborden
  • Expertise in microvia PCB-assemblage
  • Op maat gemaakte PCB-ontwerp om aan specifieke behoeften te voldoen


Verpakking en verzending:

Verpakking en verzending

Het HDI PCB-bord wordt verpakt in een stevige kartonnen doos om het veilig te vervoeren.

In de doos is het PCB-bord veilig ingepakt in antistatische bubbelfolie om het te beschermen tegen eventuele schade tijdens de verzending.De hoeken van het bord zijn versterkt met schuimvulling voor extra bescherming.

De doos wordt vervolgens afgesloten met stevige verpakkingsband om te voorkomen dat deze tijdens het vervoer wordt geopend.de doos is ook voorzien van de desbetreffende douanelabels en documentatie.

Onze standaard verzendmethode voor de HDI PCB Board is via een gerenommeerde koeriersdienst, zoals DHL, FedEx of UPS. Dit zorgt voor tijdige en betrouwbare levering van het product aan onze klanten.

Voor bulkorders worden de PCB-platen in grotere dozen of pallets verpakt, afhankelijk van de bestelde hoeveelheid.

We verpakken en vervoeren onze producten zorgvuldig om te zorgen dat ze in perfecte staat aankomen.Neem onmiddellijk contact met ons op en we zorgen ervoor dat er een vervanger naar buiten wordt gestuurd..



Vragen:

  • V: Wat is het materiaal van HDI PCB Board?
  • A:Het HDI-PCB-bord is gemaakt van FR-4-materiaal.
  • V: Wat is het maximale aantal lagen voor HDI PCB-platen?
  • A:Het maximale aantal lagen voor HDI-PCB-platen is 12.
  • V: Wat is de minimale lijnbreedte en afstand voor HDI-PCB-bord?
  • A:De minimale lijnbreedte en -spacing voor HDI-PCB-platen bedraagt 3 mil.
  • V: Wat is de dikte tolerantie voor HDI-PCB-platen?
  • A:De dikte-tolerantie voor HDI-PCB-platen is +/- 10%.
  • V: Wat is de maximale werktemperatuur voor HDI-PCB-platen?
  • A:De maximale werktemperatuur voor HDI-PCB-platen is 130°C.
