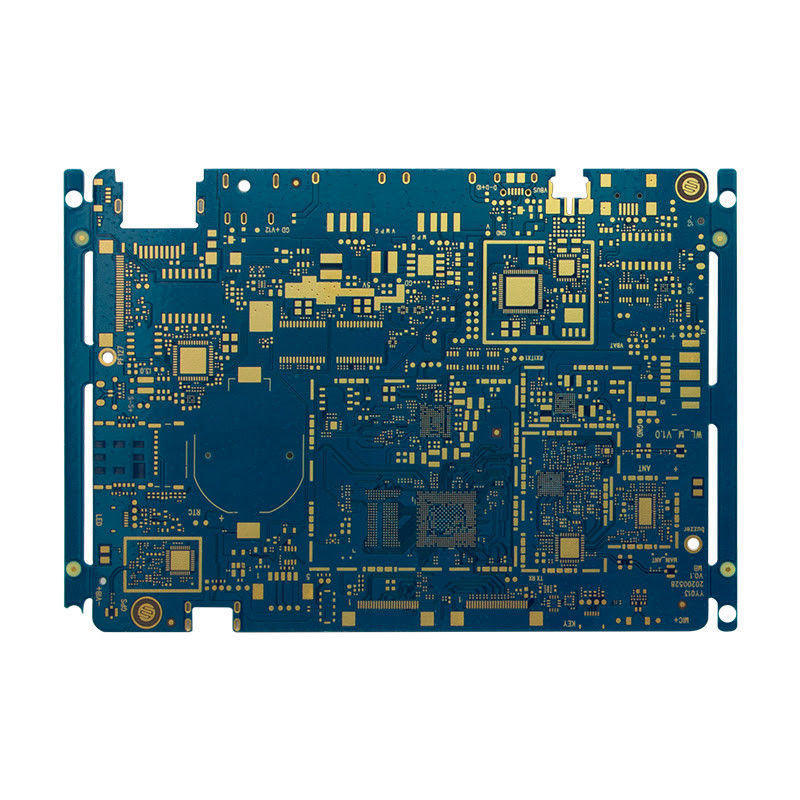

Immersion Gold High Frequency PCB ENIG voor OEM-elektronica

Productbeschrijving:

De High-Frequency PCB, ook wel bekend als de High-Frequency Signal PCB, is een gespecialiseerd type printplaat dat is ontworpen om high-frequency signalen te verwerken en in microgolffrequenties te werken.Het wordt veel gebruikt in industrieën zoals telecommunicatie., ruimtevaart en militaire voor zijn vermogen om hoogfrequente signalen te verzenden en te ontvangen met weinig verlies en minimale interferentie.

Dit hoogfrequente PCB is gemaakt van hoogwaardige materialen en geavanceerde technologie om optimale prestaties te garanderen.

De oppervlakteafwerking van dit hoogfrequente PCB is Immersion Gold, ook wel ENIG (Electroless Nickel Immersion Gold) genoemd.en een flat.Het is ideaal voor hoogfrequente toepassingen omdat het een laag invoegverlies heeft en de signaalintegritie behoudt, zelfs bij hoge frequenties.

Dit hoogfrequente PCB is ontworpen om te werken in een breed temperatuurbereik van -55°C tot 125°C.Dit maakt het geschikt voor gebruik in extreme omgevingen en zorgt voor betrouwbare prestaties, zelfs onder moeilijke omstandigheden.

De boarddikte van deze High-Frequency PCB varieert van 0,2 mm tot 6,35 mm, wat flexibiliteit in ontwerp en compatibiliteit met verschillende elektronische apparaten biedt.Het kan worden gebruikt in compacte apparaten waar de ruimte beperkt is of in grotere systemen die dikkere platen nodig hebben voor complexere circuits.

Het materiaal dat wordt gebruikt voor dit hoogfrequente PCB is Rogers of PTFE (polytetrafluorethyleen).met een vermogen van meer dan 10 WRogers is een hoogwaardig laminaat, terwijl PTFE een fluoropolymer is met superieure elektrische en mechanische eigenschappen.

Deze High-Frequency PCB heeft een uiteindelijke koperen folie dikte van 1 oz (ounce) of 35 micron.met een vermogen van meer dan 10 W,.

Er zijn vier hoofdsoorten hoogfrequente PCB's die vaak worden gebruikt:

Dit type hoogfrequente pcb's zijn ontworpen voor gecontroleerde impedantietoepassingen en zijn ideaal voor hoogfrequente signalen die een nauwkeurige routing en afscherming vereisen.Het heeft een sandwich structuur met een signaalschaal in het midden en grondvlakken op de bovenkant en onderkant, die een uitstekende signaalisolatie biedt en het dwarsgesprek minimaliseert.

De High-Frequency Microstrip PCB is het meest gebruikte type, met een enkele laag geleidende sporen op de bovenkant van het dielectrische materiaal.en de bovenste laag draagt het signaalHet is geschikt voor toepassingen die lage kosten en een grote productievolume vereisen.

Dit type hoogfrequente PCB is vergelijkbaar met de Microstrip, maar heeft extra grondvlakken aan beide zijden van het signaal spoor, waardoor een betere signaal isolatie en vermindering van straling.Het wordt vaak gebruikt in digitale toepassingen met hoge frequentie en hoge snelheid..

De High-Frequency Embedded PCB is een gespecialiseerd type dat een dielektrisch materiaal met een lagere dielektrische constante, zoals PTFE, gebruikt om de signaalspuren tussen twee lagen grondvlakken te integreren.Dit ontwerp zorgt voor een kleinere vormfactor en verbeterde elektrische prestaties.

De hoogfrequente PCB is een cruciaal onderdeel in de hoogfrequente- en microgolfindustrie en zorgt voor een betrouwbare en efficiënte signaaloverdracht.zoals onderdompeling goud oppervlakte afwerkingMet zijn verschillende soorten en aanpasbare opties, is het een ideale keuze voor veeleisende toepassingen.Dit High-Frequency PCB is een veelzijdige oplossing voor de behoeften van de high-frequency circuitry.

Kenmerken:

• Hoogfrequente gedrukte bedrading
• Hoogfrequente printplaten
• PCB's met hoge frequentie
• Rout en score
• Toepassing: communiceren
• Toepassing: Automobiel
• Afgerond oppervlak: onderdompeling goud
• Koperen dikte: 1 oz
• Operatietemperatuur: -55°C tot 125°C

Technische parameters:

Toepassingen:

Met de voortdurende ontwikkeling van de technologie is de behoefte aan hoogfrequente elektronica essentieel geworden in verschillende industrieën.Deze hoogfrequente apparaten spelen een cruciale rol bij het garanderen van efficiënte en betrouwbare activiteiten.Dit is waar hoogfrequente PCB's op de markt komen, die geavanceerde oplossingen bieden voor hoogfrequente en microgolftoepassingen.

Hoogfrequente PCB's, ook wel bekend als hoogfrequente radiofrequente PCB's of hoogfrequente microgolven PCB's,is een type printplaat die speciaal is ontworpen voor hoogfrequente en microgolftoepassingenMet een frequentiebereik van 500 MHz tot 2 GHz maken deze PCB's gebruik van gespecialiseerde materialen en fabricageprocessen om snelle signaaloverdracht en een laag signaalverlies te bereiken.

• Dikte van het bord:0.2 mm-6.35 mm
• Schets:Rout en score
• Raad Thk:1.0MM
• Minimale grootte van het gat:0.2 mm
• Gebruik:OEM-elektronica

Het product is geschikt voor een breed scala van toepassingen, waaronder:

• Telecommunicatie:Hoogfrequente PCB's worden veel gebruikt in de telecommunicatie-industrie voor apparaten zoals antennes, satellietcommunicatiesystemen, transceivers en meer.Deze PCB's zorgen voor een snelle en stabiele signaaloverdracht, waardoor een betrouwbare communicatie wordt gewaarborgd.
• Luchtvaart en defensie:Met het toenemende gebruik van radarsystemen en satellietsystemen in de lucht- en ruimtevaart- en defensie-sector is ook de vraag naar hoogfrequente elektronica toegenomen.Hoogfrequente PCB's zijn cruciaal voor deze toepassingen, die een snelle gegevensverwerking en -overdracht voor efficiënte activiteiten mogelijk maakt.
• Medische apparatuur:Hoogfrequente PCB's worden ook gebruikt in medische apparatuur zoals MRI-machines, echografieapparaten en meer.een nauwkeurige diagnose en behandeling mogelijk maken.
• Automobiele industrie:Met de opkomst van geavanceerde rijhulpsystemen (ADAS) en andere hoogfrequente toepassingen in de automobielindustrie worden hoogfrequente PCB's gebruikt om een snelle en betrouwbare gegevensoverdracht te garanderen,verbetering van de veiligheid en prestaties.
• industriële besturingssystemen:Hoogfrequente PCB's worden ook gebruikt in verschillende industriële besturingssystemen, zoals PLC, DCS en SCADA-systemen.het waarborgen van een efficiënte en nauwkeurige controle over de productieprocessen.

PCB's met hoge frequentie bieden verschillende voordelen ten opzichte van traditionele PCB's, waardoor ze de voorkeur krijgen voor toepassingen met hoge frequentie en microgolven:

• Lage signaalverlies:De gespecialiseerde materialen en productieprocessen die in hoogfrequente PCB's worden gebruikt, minimaliseren het signaalverlies en zorgen voor een snelle en stabiele signaaloverdracht.
• High-speed gegevensverwerking:Met een frequentiebereik van 500 MHz tot 2 GHz maken hoogfrequente PCB's een hoge snelheid van gegevensverwerking mogelijk, waardoor ze geschikt zijn voor geavanceerde toepassingen.
• Duurzaamheid:PCB's met hoge frequentie zijn ontworpen om hoge temperaturen en extreme omgevingen te weerstaan, waardoor ze zeer duurzaam en betrouwbaar zijn.
• Aanpassing:Deze PCB's kunnen worden aangepast aan specifieke vereisten, wat flexibiliteit in ontwerp en functionaliteit mogelijk maakt.

Hoogfrequente PCB's hebben een revolutie teweeggebracht in de wereld van hoogfrequente elektronica en bieden geavanceerde oplossingen voor verschillende industrieën.en aanpassingsoptiesDeze PCB's zijn een essentieel onderdeel geworden van de moderne technologie.

Aanpassing:

Onze High Frequency PCB is een hoogwaardig product ontworpen voor OEM elektronica.Hoogfrequente RF-PCB's, en High-Frequency Radio-Frequency PCB-projecten.
De uiteindelijke folie van onze High Frequency PCB is 1 oz, wat zorgt voor duurzaamheid en betrouwbaarheid.een uitstekende bescherming tegen corrosie bieden en zorgen voor een lange levensduur van uw PCBWe begrijpen het belang van precisie in hoogfrequente toepassingen, daarom heeft onze Impedantievaluatie een tolerantie van ±10%.Dit garandeert de nauwkeurigheid van uw signalen en minimaliseert interferentie..
Onze High Frequency PCB heeft ook een Minimum Hole Size van 0,2 mm, waardoor ingewikkelde ontwerpen en precieze plaatsing van componenten mogelijk zijn.u kunt er zeker van zijn dat uw PCB aan uw exacte specificaties en eisen zal voldoen.
Vertrouw op onze High Frequency PCB's om uitzonderlijke prestaties en betrouwbaarheid te bieden voor al uw high-frequency behoeften.Neem nu contact met ons op om meer te weten te komen over onze maatwerkservice en hoe we uw project tot leven kunnen brengen.
