HDI-de Raad van PCB
Created with Pixso.

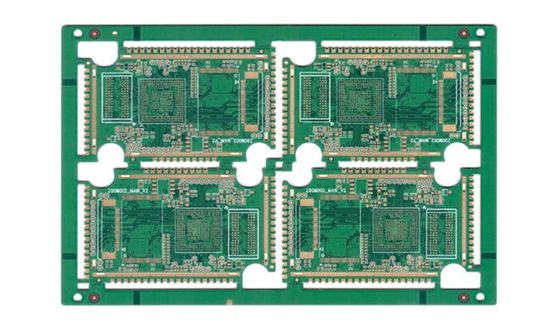

Hoogdichtheid Interconnect Wit zijdeplaat Kleur Chemisch Nikkel Palladium HDI PCB

Hoogdichtheid Interconnect Wit zijdeplaat Kleur Chemisch Nikkel Palladium HDI PCB

Gedetailleerde informatie
Stencil Service:
Yes
Surface Finishing:
Chemical Nickel Palladium
Glass Epoxy:
RO4350B Tg280℃, Er<3.48, Rogers Corp
Silkscreen Color:
White, Black, Yellow, Red, Blue, Etc.
Layer Count:
1-30 Layers
Key Words:
High Density Interconnector
Application:
Consumer Electronics
Process:
Immersion Gold
Markeren:

Chemisch nikkel-palladium-HDI-PCB

,

Witte zijschermkleur HDI-PCB

,

high density interconnect hdi pcb

Productbeschrijving

Productbeschrijving:

Het onderdompelingsgoudproces dat wordt gebruikt bij de vervaardiging van de HDI-PCB-plaat verbetert de duurzaamheid, corrosiebestendigheid en elektrische geleidbaarheid ervan.Dit proces zorgt voor een consistente en gladde oppervlakteafwerking die perfect is voor toepassingen met een hoge dichtheid.

De kleurenopties die beschikbaar zijn voor het HDI PCB-bord zijn wit, zwart, geel, rood, blauw en verschillende andere kleuren, afhankelijk van uw voorkeur.Deze functie maakt het gemakkelijk om componenten op het bord te identificeren en te etiketteren.

Het HDI-PCB-bord wordt 100% getest om de betrouwbaarheid en functionaliteit ervan te waarborgen.

Kortom, de HDI-PCB-plaat is een printplaat met een hoge dichtheid aan interconnecties die is ontworpen met geavanceerde interconnecttechnologie.Het is vervaardigd met behulp van het onderdompeling goud proces om een verbeterde duurzaamheid te biedenDe kleuropties van het zijde-scherm maken het gemakkelijk mogelijk om componenten op het bord te identificeren en te labelen.Het bord is 100% getest om zijn betrouwbaarheid en functionaliteit te waarborgen, waardoor het perfect is voor gebruik als hoofdbord in verschillende elektronische toepassingen.


Kenmerken:

  • Naam van het product: HDI-PCB-bord
  • PCB-dikte: 1,5 mm
  • PCB-test: 100% test
  • Proces: onderdompeling van goud
  • PCB-naam: 4L 1+N+1 HDI-platen
  • Toepassing: consumentenelektronica
  • Kenmerken:
    • Microvia Technology Board
    • PCB-paneel met hoge dichtheid
    • Nanocircuits PCB's

Technische parameters:

HDI Printed Wiring Board Naam 4L 1+N+1 HDI-platen
PCB-test 100% testen
Epoxiglas RO4350B Tg280°C, Er<3.48Rogers Corp.
Afwerking van het oppervlak Chemisch nikkelpalladium
Stencil Service - Ja, dat klopt.
Proces Onderdompelingsgoud
Grootte van het bord 300 * 210 mm
Impedantiebeheersing - Ja, dat klopt.
PCB-dikte 1.5 mm
Toepassing Consumentenelektronica

Toepassingen:

Het HDI-PCB-bord maakt gebruik van glas-epoxymateriaal, in het bijzonder de RO4350B Tg280°C, Er<3.48 van Rogers Corp. Dit materiaal is bekend om zijn hoge thermische stabiliteit en lage dielectrische constante,die het ideaal maakt voor gebruik in hoogwaardige elektronische apparatenDe HDI Printed Wiring Board kan met maximaal 30 lagen worden ontworpen, wat voldoende ruimte biedt voor complexe en hoogdichte schakelingen.die ideaal is voor toepassingen waar ruimte een premie is.

Het High Density Interconnection Printed Circuit Board heeft 6 lagen en een bordgrootte van 300 * 210 mm, waardoor het ideaal is voor een breed scala aan toepassingen.Een aantal van de toepassingsgevallen en scenario's van het product waarin de HDI-PCB-plaat kan worden gebruikt, zijn::

  • Telecommunicatie:De HDI-PCB-plaat wordt gebruikt in een breed scala van telecommunicatie-toepassingen, waaronder basisstations, glasvezelapparatuur en satellietcommunicatie.De hoge dichtheid van het ontwerp en de kleine vormfactor maken het ideaal voor deze toepassingen.
  • Medische hulpmiddelenDe HDI-PCB-plaat wordt ook gebruikt in een breed scala aan medische apparaten, waaronder monitoringsapparatuur, beeldvormende apparaten en levensondersteunende systemen.De kleine vormfactor en het hoge dichtheidsontwerp maken het ideaal voor gebruik in deze kritieke toepassingen.
  • Luchtvaart en defensie:De HDI-PCB-plaat wordt ook gebruikt in een breed scala aan lucht- en ruimtevaart- en defensie-toepassingen, waaronder avionicsystemen, radarsystemen en raketgeleidingssystemen.De hoge dichtheid van het ontwerp en de kleine vormfactor maken het ideaal voor gebruik in deze toepassingen waar ruimte is op een premie.
  • Consumentenelektronica:De HDI-PCB-plaat wordt ook gebruikt in een breed scala aan consumentenelektronica, waaronder smartphones, tablets en laptops.De kleine vormfactor en de hoge dichtheid van het ontwerp maken het ideaal voor gebruik in deze draagbare en compacte apparaten.
  • Industriële apparatuur:Het HDI-PCB-bord wordt ook gebruikt in een breed scala aan industriële apparatuur, waaronder robotica, automatiseringssystemen en procesbesturingssystemen.De hoge dichtheid van het ontwerp en de kleine vormfactor maken het ideaal voor gebruik in deze toepassingen waar ruimte is op een premie.

De Commissie concludeert dat de HDI-PCB-plaat een zeer veelzijdige en betrouwbare printplaat met een hoge dichtheid is die in een breed scala van toepassingen kan worden gebruikt.De kleine vormfactor en de hoge dichtheid van het ontwerp maken het ideaal voor toepassingen waar ruimte beperkt is, terwijl de geavanceerde technologie en de superieure materialen zorgen voor optimale prestaties en betrouwbaarheid.


Aanpassing:

Onze High-Density Interconnector (HDI) PCB Board product kan worden aangepast aan uw specifieke behoeften.

  • Stensel service: Ja
  • Glas epoxy: RO4350B Tg280°C, Er<3.48Rogers Corp.
  • Impedantieregeling: ja
  • Pcb-test: 100% testen

Ons HDI-PCB-bordproduct is ideaal voor hoogdichte gelaagde PCB's, geavanceerde interconnecte PCB's en hoogdichte meerlagige PCB-toepassingen.Laat ons u helpen een product te maken dat aan uw exacte specificaties voldoet..


Ondersteuning en diensten:

De technische ondersteuning en diensten van het HDI PCB-bord omvatten:

  • Ontwerpadvies en technische ondersteuning
  • Ontwikkeling en testen van prototypes
  • Vervaardiging en montage
  • Kwaliteitscontrole en -onderzoek
  • Productdocumentatie en technische specificaties
  • Aanpassingsmogelijkheden voor specifieke klantvereisten
  • Garantie- en reparatiediensten
  • Opleiding en onderwijs over productgebruik en -onderhoud

Verpakking en verzending:

Verpakking van het product voor HDI-PCB-platen:

  • Het HDI-PCB-bord wordt in een antistatische zak verpakt om elektrostatische schade te voorkomen.
  • De antistatische zak wordt in een schuimvullende doos geplaatst.
  • De schuimvulling wordt in een kartonnen doos geplaatst met de juiste grootte en sterkte.
  • De kartonnen doos zal met tape worden verzegeld en er zal een etiket met de verzendgegevens van de klant aan de doos worden bevestigd.

Verzendinformatie voor HDI-PCB-platen:

  • Het HDI PCB-bord zal via een betrouwbare en vertrouwde vervoerder worden verzonden.
  • De verzendmethode kan door de klant worden gekozen op basis van zijn voorkeur en de urgentie van de levering.
  • Klanten krijgen een trackingnummer om de status van hun zending te controleren.
  • De levertijd kan variëren afhankelijk van de vervoerder en de bestemming van de zending.

Vragen:

A: Een HDI-PCB-bord is een printplaat met een hoge dichtheid die is ontworpen om kleinere en dichtere componenten te hebben voor betere prestaties en functionaliteit.Het heeft meer complexe en ingewikkelde ontwerpen die miniaturisatie van het bord mogelijk maken.

V: Wat zijn de voordelen van het gebruik van HDI-PCB-platen?

A: De voordelen van het gebruik van HDI-PCB-boards zijn onder meer een kleinere vormfactor, snellere signaaloverdracht, minder signaalverlies, verbeterde betrouwbaarheid en grotere functionaliteit.Het maakt het ook mogelijk om meer componenten op het bord te plaatsen, waardoor het ideaal is voor apparaten met hoge prestaties.

V: Voor welke soorten toepassingen worden HDI-PCB-platen gebruikt?

A: HDI-PCB-boards worden gebruikt in een breed scala van toepassingen, waaronder smartphones, tablets, laptops, digitale camera's, medische apparaten en ruimtevaartapparatuur.Ze zijn ideaal voor elke toepassing die miniaturisatie vereist, hoge prestaties en betrouwbaarheid.

V: Hoe worden HDI-PCB-platen vervaardigd?

A: HDI-PCB-platen worden vervaardigd met behulp van geavanceerde technologieën zoals laserboren, sequentiële laminatie en microvia-processen.Het productieproces omvat meerdere lagen koper en isolatiemateriaal die worden gestapeld en met elkaar verbonden om een compact en betrouwbaar bord te maken.

V: Wat is het maximale aantal lagen dat HDI-PCB-platen kunnen hebben?

A: Het maximum aantal lagen dat HDI-PCB-boards kunnen hebben, hangt af van de complexiteit en grootte van het ontwerp.met enkele ontwerpen met maximaal 20 lagenHet aantal lagen kan van invloed zijn op de kosten en de productietijd van het bord.
