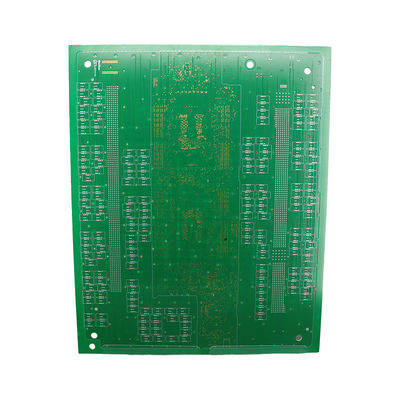

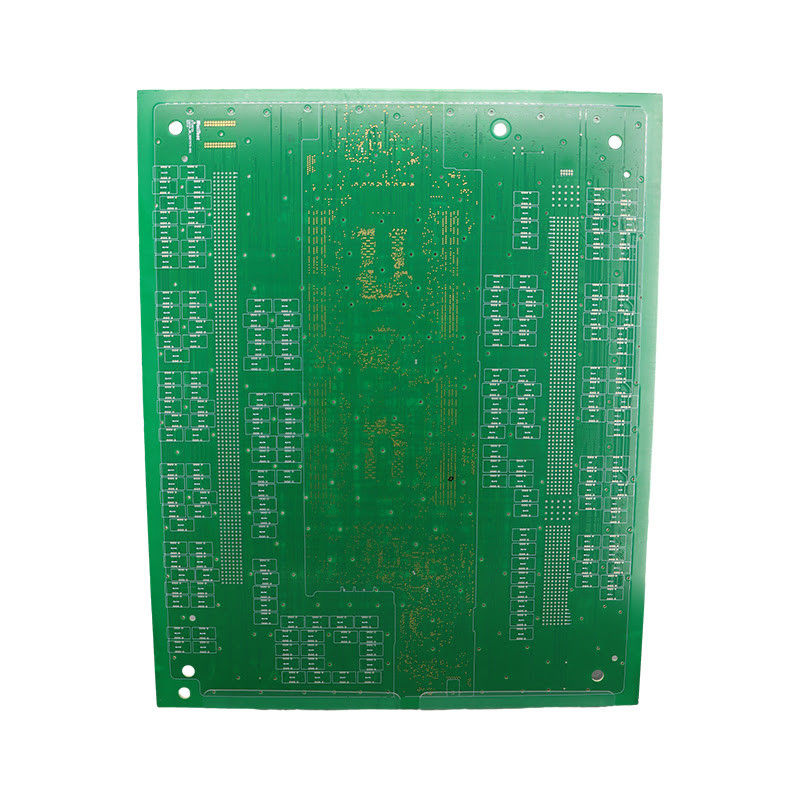

Turnkey assembly Pcb halfgeleider circuit board OEM Electronics

Productbeschrijving:

De halfgeleider PCB is een gespecialiseerde circuit board speciaal ontworpen voor gebruik in halfgeleiders en elektronische apparaten.Dit PCB zorgt voor betrouwbare en efficiënte prestaties voor uw halfgeleiderproducten.

Onze PCB's worden vervaardigd met behulp van de nieuwste technieken en processen om te voldoen aan de veeleisende eisen van de halfgeleiderindustrie.We bieden een complete turnkey oplossing voor al uw semiconductor board behoeften.

Onze PCB's zijn ontworpen met Through Hole Technology om een sterke en duurzame verbinding tussen componenten te bieden.het risico op menselijke fouten verminderen en consistente en betrouwbare resultaten garanderen.

De kleur van het soldeermasker dat in onze PCB's wordt gebruikt is groen, wat niet alleen zorgt voor een schoon en professioneel uiterlijk, maar ook een superieure bescherming biedt tegen omgevingsfactoren zoals vocht, stof,en chemische stoffenDit zorgt voor de levensduur en duurzaamheid van uw halfgeleiderbord.

Onze PCB's zijn ontworpen met een minimale gaatjesgrootte van 0,2 mm, waardoor de plaatsing van de componenten nauwkeurig en nauwkeurig is.Dit zorgt voor een efficiënte en betrouwbare werking van uw halfgeleiderproducten.

Met een doorlooptijd van slechts 2 weken bieden wij een snelle en efficiënte service om uw project deadlines te halen en uw halfgeleiderproducten tijdig op de markt te brengen.

Onze PCBA service biedt een complete turnkey assemblage oplossing, inclusief PCB productie, component sourcing en assemblage.zodat u zich kunt concentreren op de ontwikkeling en het ontwerp van uw halfgeleiderproducten.

Met geavanceerde technologie, efficiënte processen en een complete turnkey oplossing, kunnen we u helpen bij het oplossen van uw problemen.We zorgen voor hoogwaardige en betrouwbare prestaties voor uw halfgeleiderproductenVertrouw ons om uw partner te zijn in PCB assemblage en productie voor de halfgeleider industrie.

Kenmerken:

• Naam van het product: PCB van halfgeleiders
• Gebruik: OEM-elektronica
• Testservice: functietest, 100% test
• Levertyd: 2 weken
• Kenmerken:C
• Min spoorbreedte: 0,1 mm
• Circuit board voor halfgeleiders
• Plaat voor halfgeleiders
• halfgeleider printplaat

Technische parameters:

Toepassingen:

Als u een betrouwbare en efficiënte printplaat nodig heeft voor uw halfgeleiderapparaten, zoekt u dan niet verder dan een halfgeleider PCB.Onze state-of-the-art technologie en expertise op het gebied maken ons de go-to keuze voor al uw halfgeleider board behoeften.

Een halfgeleider PCB is speciaal ontworpen voor gebruik in halfgeleidertoepassingen.Het is een type schakelbord dat de onderlinge verbinding mogelijk maakt van elektronische componenten die worden gebruikt in halfgeleiderapparatenOnze PCB's zijn gemaakt met hoogwaardige materialen en geavanceerde productieprocessen om optimale prestaties en duurzaamheid te garanderen.

Bij halfgeleider-PCB wordt geen gebruik gemaakt van through-hole-technologie, waarbij gaten in het bord worden geboord voor de plaatsing van componenten.Dit elimineert de noodzaak van handmatig solderen en vermindert het risico op schade aan de delicate halfgeleidercomponentenMet onze oppervlakte montage technologie, kunt u afscheid nemen van het gedoe van door gaten technologie.

Onze PCB's hebben een oppervlakteafwerking vanENIG,Dit garandeert de levensduur en betrouwbaarheid van uw halfgeleiderbord, zelfs in ruwe omgevingen.

Bij Semiconductor PCB begrijpen we het belang van tijd in de halfgeleiderindustrie. Daarom bieden we een doorlooptijd van slechts 2 weken voor onze PCB's, zodat u uw producten sneller op de markt kunt brengen.

Een halfgeleider-PCB heeft de eigenschappen van Rogers 4003c, een hoogfrequent gelamineerd materiaal dat een efficiënte signaaloverdracht mogelijk maakt en interferentie vermindert.Dit maakt onze PCB's ideaal voor hoogfrequente toepassingen, zoals draadloze communicatiesystemen en radarsystemen.

Onze PCB's hebben een minimale spoorbreedte van 0,1 mm, wat zorgt voor precisie en nauwkeurigheid in de routing van signalen.Dit maakt onze PCB's geschikt voor zelfs de meest ingewikkelde en delicate halfgeleider apparaten.

Een halfgeleider-PCB is perfect voor een breed scala aan halfgeleidertoepassingen, waaronder:

• integratiesystemen (IC's)
• met een vermogen van niet meer dan 10 kW
• Geheugenchips
• Transistors
• Sensoren
• En nog meer!

Met een halfgeleider pcb, kunt u er zeker van zijn dat u een hoogwaardige, betrouwbare en efficiënte circuit board krijgt voor al uw halfgeleider behoeften.en snelle doorlooptijd maken ons de beste keuze voor halfgeleider PCB'sNeem vandaag nog contact met ons op om meer te weten te komen!

Aanpassing:

Een halfgeleider-PCB, ook wel Printed Circuit Board voor halfgeleiders of Printed Circuit Board voor halfgeleidertoepassingen genoemd, is een cruciaal onderdeel bij de productie van halfgeleiderapparaten.Om de hoogste kwaliteit en efficiëntie te garanderen in uw halfgeleiderproductie, bieden we een uitgebreide service op maat voor onze halfgeleider PCB.

Onze turnkey pcb assembly service biedt een one-stop oplossing voor al uw pcb-behoeften.Onze state-of-the-art apparatuur en ervaren technici zorgen ervoor dat uw PCB voldoet aan de hoogste normen.

We begrijpen het belang van nauwkeurigheid en precisie in de productie van halfgeleiders.het waarborgen van duurzaamheid en betrouwbaarheid in uw productieproces.

Daarnaast bieden wij Function Test en 100% Test aan als onderdeel van onze Testing Service om de functionaliteit en prestaties van uw halfgeleider PCB te waarborgen.Dit strenge testproces garandeert dat uw PCB aan alle specificaties en eisen voldoet.

Met onze aangepaste service kunt u ook genieten van de voordelen van No Through Hole Technology, waardoor een compacter en efficiënter PCB-ontwerp mogelijk is.1mm zorgt voor nauwkeurige en ingewikkelde circuits voor uw halfgeleider apparaten.

Vertrouw ons om u de beste kwaliteit en op maat gemaakte oplossingen te bieden voor uw PCB-behoeften.Neem nu contact met ons op om meer te weten te komen over onze service op maat en hoe we u kunnen helpen uw productiedoelen te bereiken.

Verpakking en verzending:

Bij Semiconductor PCB begrijpen we het belang van een goede verpakking en verzending om de veilige levering van onze producten aan onze klanten te garanderen.Daarom hebben we een gevestigd proces om onze PCB's zorgvuldig te verpakken en te verzenden..

Onze verpakking begint met het kiezen van de juiste verpakkingsmaterialen. We gebruiken hoogwaardige antistatische zakken om de delicate onderdelen van onze PCB's te beschermen tegen elektrostatische ontladingen.Deze zakken worden vervolgens in stevige kartonnen dozen geplaatst met schuiminzetten om extra demping en bescherming te bieden tijdens het vervoer.

Voor grotere bestellingen gebruiken wij ook pallets en krimpverpakkingen om de dozen vast te houden en te voorkomen dat ze tijdens het transport verschuiven of beschadigen.

Wij bieden een verscheidenheid aan verzendmogelijkheden aan om aan de behoeften van onze klanten te voldoen, waaronder standaard grondverzending, expressverzending en internationale verzending.Onze samenwerking met betrouwbare scheepvaartmaatschappijen zorgt ervoor dat onze producten op tijd en in uitstekende staat worden geleverd.

Klanten kunnen ook ervoor kiezen om hun eigen verzendrekeningen te gebruiken voor meer gemak en kosteneffectiviteit.

Elk pakket is zorgvuldig geëtiketteerd met de nodige informatie, inclusief het adres van de klant, het ordernummer en het trackingnummer.zoals paklijsten en facturen, om een soepel leverproces te garanderen.

Ons team neemt ook extra voorzorgsmaatregelen om te voldoen aan speciale etiketterings- of documentatievereisten voor internationale zendingen.

Bij Semiconductor PCB zijn we trots op ons efficiënte en betrouwbare verpakkings- en verzendproces.We streven ernaar om onze hoogwaardige producten tijdig en veilig aan onze klanten te leveren..

Vragen:

• V: Wat is de maximale werktemperatuur van halfgeleider-PCB?
• A: De maximale werktemperatuur van halfgeleider-PCB's is 130°C.

• V: Welk materiaal wordt gebruikt voor de basis van halfgeleider-PCB?
• A: De basis van halfgeleider-PCB's is gemaakt van FR-4 materiaal.

• V: Wat is de minimale spoorbreedte van halfgeleider-PCB?
• A: De minimale spoorbreedte van halfgeleider-PCB's is 4 mil.

• V: Hoeveel lagen heeft een halfgeleider PCB?
• Een halfgeleider PCB heeft 2 tot 40 lagen.
