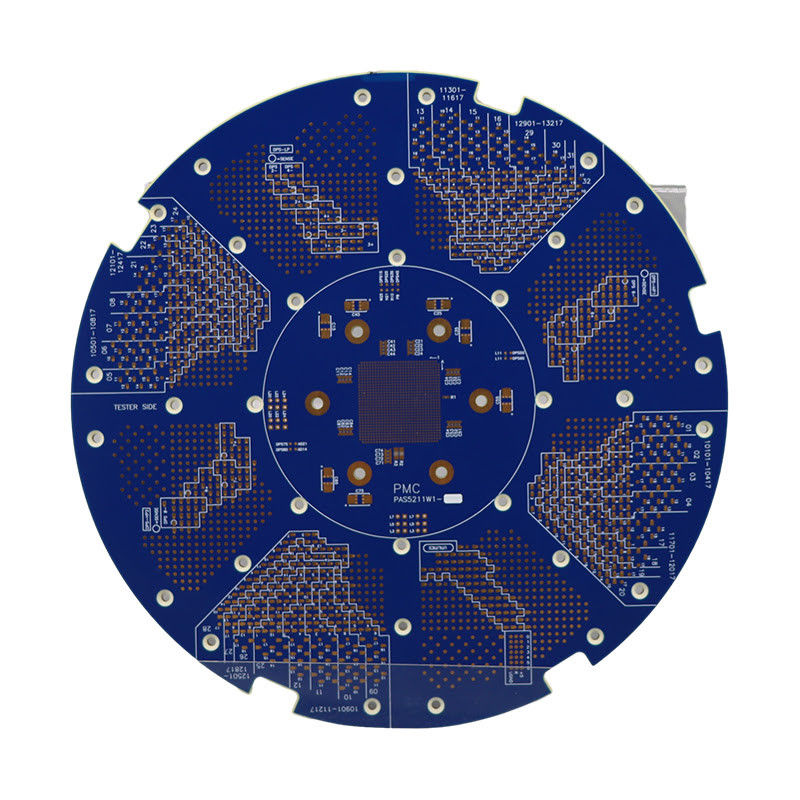

Verguld halfgeleider PCB Rogers 4003c met blinde microfilamenten

Productbeschrijving:

Een halfgeleider-PCB, ook wel Printed Circuit Board voor halfgeleider of halfgeleider-circuit board genoemd, is een essentieel onderdeel bij de productie van halfgeleiderapparaten.Het is een gespecialiseerd type PCB ontworpen om te voldoen aan de unieke eisen van de halfgeleider technologieDit productoverzicht geeft een gedetailleerde beschrijving van de belangrijkste kenmerken en voordelen van halfgeleider-PCB.

• Min spoorbreedte: 0,1 mm
• Levertyd: 2 weken
• Door middel van gattechnologie: Nee
• Speciaal: Blinde Microvias
• Soldeermasker Kleur: Groen

Een halfgeleider-PCB is ontworpen met een minimale spoorbreedte van 0,1 mm, waardoor het geschikt is voor ingewikkelde en complexe schakelingen.Deze eigenschap zorgt ervoor dat het PCB de kleine componenten en delicate verbindingen kan bevatten die nodig zijn in halfgeleiderapparaten.

PCB's met een halfgeleider hebben een doorlooptijd van 2 weken, wat veel korter is dan traditionele PCB's.Dit is essentieel voor halfgeleiderfabrikanten die strenge productieschema's hebben en snelle levertijden nodig hebben om aan de marktvraag te voldoen.

In tegenstelling tot gewone PCB's gebruikt halfgeleider-PCB's geen through-hole-technologie, maar in plaats daarvan gebruik maken ze van surface mount-technologie (SMT) om componenten direct op het oppervlak van het bord te monteren.Dit zorgt voor betere elektrische prestaties, hogere dichtheid en kleinere afmetingen.

Een halfgeleider-PCB is uitgerust met blinde microvias, kleine gaten die in het bord worden geboord om verbindingen tussen verschillende lagen te maken.Deze microvia zijn essentieel voor het complexe en compacte ontwerp van halfgeleidercircuits, waardoor een betere signaalintegriteit en betrouwbaarheid mogelijk is.

Een halfgeleider PCB heeft een groene soldeermask kleur, die de industriestandaard is..Bovendien biedt het een uitstekende hittebestendigheid en bescherming tegen vocht en stof.

• Hoge precisie en nauwkeurigheid voor complexe circuitontwerpen
• Korte doorlooptijd voor snellere productie
• Betere elektrische prestaties en signaalintegriteit
• Compacte afmetingen en grotere dichtheid voor ruimtebesparing
• Uitstekende thermische weerstand en bescherming

Een halfgeleider-PCB is een essentieel onderdeel in de fabricage van halfgeleiderapparaten.gebruik van blinde microviasMet zijn nauwkeurigheid, betrouwbaarheid en efficiëntie is het de perfecte keuze voor complexe en hoogwaardige schakelingen.Halvergeleider PCB is de beste keuze voor halfgeleiderfabrikanten wereldwijd.



Kenmerken:

• Naam van het product: PCB van halfgeleiders
• Oppervlakteafwerking:Gouden bekleding
• Soldeermasker Kleur: Groen
• Speciaal: Blinde Microvias
• Levertyd: 2 weken
• Min spoorbreedte: 0,1 mm
• Printplaten voor halfgeleiders
• Circuit board voor halfgeleiders
• Circuit board voor de vervaardiging van halfgeleiders



Technische parameters:

Eigenschappen	Waarde
Productnaam	PCB's voor halfgeleiders
Speciaal	Blinde microvias
Door middel van de gattechnologie	- Nee, niet echt.
Testdienst	Functietest, 100% test
Kleur van het soldeermasker	Groen
Materiaal	FR-4
Gebruik	OEM-elektronica
Impedantiebeheersing	- Nee, niet echt.
Min-grootte van het gat	0.2 mm
Levertyd	2 weken
Kenmerken	Rogers 4003c
Type van het bord	halfgeleidercircuits
Toepassing	Plaat voor halfgeleiders



Toepassingen:

Een halfgeleider-PCB (printed circuit board) is een type PCB dat speciaal is ontworpen voor de productie van halfgeleiders.Het is een integraal onderdeel in de productie van elektronische apparaten en wordt veel gebruikt in verschillende toepassingen zoals computers., smartphones en andere elektronische apparaten.

Het halfgeleider-PCB wordt ook wel halfgeleiderbord of printplaat voor halfgeleiders genoemd, om het specifieke doel ervan in de halfgeleiderindustrie te benadrukken.Dit product is zeer gespecialiseerd en vereist geavanceerde technologie en deskundigheid om het te produceren., waardoor het een essentieel element is bij de productie van halfgeleiders.

• Speciaal: Blinde Microvias- Een van de belangrijkste kenmerken van halfgeleider-PCB's is het gebruik van blinde microvia's, kleine gaten die in het bord worden geboord en die verschillende lagen van het PCB verbinden.waardoor een grotere dichtheid en complexere circuits kunnen worden ontworpen.
• Aantal lagen: 36- Het PCB heeft een laaggetal van 2, wat betekent dat het twee lagen koper en isolatiemateriaal heeft.Dit maakt het geschikt voor eenvoudiger circuitontwerpen en verlaagt de productiekosten.
• Door middel van gattechnologie: Nee- In tegenstelling tot traditionele PCB's maakt het halfgeleider-PCB geen gebruik van door-gattechnologie.een compacter en efficiënter ontwerp.
• Oppervlakte afwerking:Goudplatering - De oppervlakte van het PCB is:Goudplatering.Dit is een kosteneffectieve en veelgebruikte methode om het oppervlak van het PCB met een soldeerschaal te bekleden, waardoor een vlak en gelijk oppervlak wordt bereikt voor de plaatsing van de onderdelen.
• Boringsgrootte: Min 0,0078 ‰ (0,2 mm)- De minimale boorgrootte voor het halfgeleider PCB is 0,0078 inch (0,2 mm)..

De halfgeleider PCB wordt gebruikt in verschillende toepassingen en scenario's in de halfgeleiderindustrie.

De meest voorkomende toepassing van halfgeleider-PCB's is bij de productie van geïntegreerde schakelingen (IC's).Dit zijn kleine elektronische onderdelen die miljoenen transistors en andere essentiële elementen bevatten voor de werking van elektronische apparatenHet PCB vormt de basis voor de IC, waardoor de precieze plaatsing van componenten en ingewikkelde schakelingen mogelijk is.

De halfgeleider PCB wordt ook veel gebruikt bij de productie van microprocessors en microcontrollers..De PCB biedt de noodzakelijke verbindingen en paden voor de effectieve werking van de microprocessor of microcontroller.

Halvergeleider-PCB's zijn ook cruciaal bij de productie van geheugenchips, zoals RAM en ROM.Deze chips bewaren gegevens en informatie voor elektronische apparaten en vereisen een hoge mate van precisie en complexiteit in hun ontwerpHet PCB biedt de benodigde basis voor de geheugenchip, waardoor efficiënte gegevensoverdracht en -opslag mogelijk is.

Een andere toepassing van halfgeleider-PCB's is het ontwerpen en produceren van sensoren die worden gebruikt in elektronische apparaten.Sensoren zijn essentieel voor het detecteren en meten van verschillende fysische parameters en vereisen geavanceerde circuitsHet PCB biedt de nodige verbindingen en paden voor de sensor om nauwkeurig te functioneren.

Tot slot is halfgeleider-PCB een gespecialiseerd product dat een cruciale rol speelt in de halfgeleiderindustrie.De unieke kenmerken en eigenschappen maken het onmisbaar voor de productie van elektronische apparaten, waardoor hun efficiëntie, betrouwbaarheid en prestaties worden gewaarborgd.



Aanpassing:

Bij ons begrijpen we de unieke behoeften van de halfgeleiderindustrie. Daarom bieden we een aanpasbare PCB-oplossing speciaal ontworpen voor halfgeleidertoepassingen.

Onze PCB's zijn speciaal ontworpen om te voldoen aan de veeleisende eisen van de halfgeleiderindustrie.We zijn in staat om hoogwaardige PCB's te leveren die betrouwbaar en hoogwaardig zijn..

Onze halfgeleiderplaten zijn ontworpen met precisie en nauwkeurigheid en voldoen aan de strenge normen van de industrie.We gebruiken top-of-the-line materialen en geavanceerde technologie om ervoor te zorgen dat onze boards kunnen weerstaan de harde omstandigheden van halfgeleider omgevingen.

Met onze maatwerkdienst kunt u uw PCB's afstemmen op uw specifieke behoeften.We kunnen aan uw eisen voldoen om ervoor te zorgen dat uw PCB's geoptimaliseerd zijn voor uw halfgeleidertoepassingen.

Onze PCB's zijn ontworpen met precisie en nauwkeurigheid, waardoor een minimale boorgrootte van 0,0078 ‰ (0,2 mm) mogelijk is.waardoor het perfect is voor halfgeleidertoepassingen.

Om de kwaliteit en functionaliteit van onze PCB's te garanderen, bieden wij functietests en 100% testdiensten.Dit zorgt ervoor dat uw PCB's volledig functioneren en aan uw specificaties voldoen voordat ze aan u worden geleverd.

We begrijpen het belang van tijd in de halfgeleiderindustrie, daarom bieden we een doorlooptijd van slechts 2 weken voor onze aangepaste PCB's.We streven ernaar om snelle en efficiënte dienstverlening te bieden zonder afbreuk te doen aan de kwaliteit.

Voor onze halfgeleider PCB's bieden wij een oppervlakteafwerking vanGoudplateringDeze afwerking zorgt voor een vlakke, gelijkmatige oppervlakte voor een beter solderen en zorgt voor een betrouwbare verbinding tussen de onderdelen.

We bieden ook de optie van blinde microvia's voor onze halfgeleider PCB's.waardoor ze ideaal zijn voor toepassingen met een hoge dichtheid.



Verpakking en verzending:

Onze PCB's zijn zorgvuldig verpakt om een veilige levering aan onze klanten te garanderen.Elk bord wordt eerst in een antistatische zak geplaatst om het te beschermen tegen mogelijke elektrostatische schade tijdens het verzenden.

Vervolgens wordt het PCB in een stevige kartonnen doos geplaatst met dempingsmaterialen zoals bubbelfolie of schuim om bijkomende bescherming te bieden tijdens het vervoer.

We bieden ook op maat gemaakte verpakkingsopties voor onze klanten, zoals vacuümverpakkingen of vochtbestendige verpakkingen voor planken die extra bescherming vereisen.

Zodra het PCB veilig is verpakt, wordt het verzonden via een betrouwbare en vertrouwde verzendservice.om tijdige en veilige levering van onze producten aan onze klanten te garanderen.

Voor internationale zendingen volgen wij zorgvuldig alle nodige voorschriften en vereisten om een soepel douaneproces te garanderen.

Bij Semiconductor PCB, nemen we veel zorg bij het verpakken en verzenden van onze producten om te garanderen dat ze in perfecte staat aankomen.We zijn vastbesloten om onze klanten te voorzien van de hoogste kwaliteit PCB's en uitzonderlijke service.
