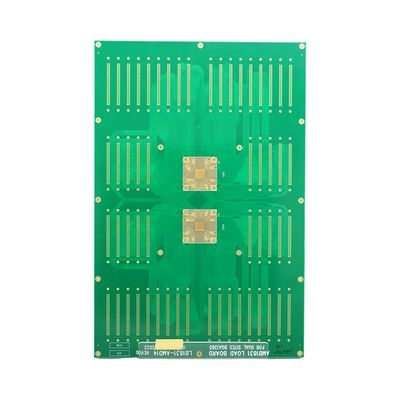

Blind Microvias halfgeleider pcb groen pcb board met min gat grootte 0,2 mm

Productbeschrijving:

Onze PCB's zijn speciaal ontworpen voor de halfgeleiderindustrie en bieden betrouwbare en hoogwaardige boards voor al uw halfgeleiderbehoeften.

Onze halfgeleider-PCB's zijn gemaakt van FR-4-materiaal, waardoor ze duurzaam zijn en bestand zijn tegen de hoge temperaturen en complexe verwerking die nodig is voor de productie van halfgeleiders.met een laaggetal van 12, bieden onze platen een compacte en efficiënte oplossing voor uw halfgeleiderbehoeften.

Onze PCB's worden strikt getest om hun functionaliteit en betrouwbaarheid te garanderen.We bieden zowel Function Test als 100% Test diensten om ervoor te zorgen dat elk bord voldoet aan onze hoge normen en voldoet aan de specifieke eisen van de halfgeleiderindustrie.

• speciaal ontworpen voor de halfgeleiderindustrie
• Gebouwd met FR-4 materiaal voor duurzaamheid
• Compact en efficiënt met een laaggetal van 12
• Ondergaat functietest en 100% betrouwbaarheidstest
• Min Hole Grootte van 0,2 mm voor nauwkeurige en nauwkeurige productie
• Oppervlakteafwerking van goudplatering voor betere geleidbaarheid en soldeerbaarheid

• PCB's van hoge kwaliteit en betrouwbaarheid voor de productie van halfgeleiders
• Efficiënt en compact ontwerp voor ruimtebesparende en kosteneffectieve oplossingen
• Precieze en nauwkeurige productie met een Min Hole Size van 0,2 mm
• Verbeterde geleidbaarheid en soldeerbaarheid met oppervlakteafwerking vanGoudplatering
• Bespaar tijd en middelen met onze Function Test en 100% Test diensten

Onze halfgeleider PCB's zijn de ideale keuze voor uw halfgeleider productie behoeften.We leveren betrouwbare en efficiënte boards die voldoen aan de veeleisende eisen van de halfgeleiderindustrie.Vertrouw ons voor al uw PCB-behoeften.

Kenmerken:

• Naam van het product: PCB van halfgeleiders
• Boringsgrootte: Min 0,0078 ′′ (0,2 mm)
• Oppervlakte afwerking:Goudplatering
• Pcba-service: turnkey PCB-assemblage-service
• Soldeermasker Kleur: Groen
• Speciaal: Blinde Microvias
• halfgeleider printplaat
• Printplaten voor halfgeleiders
• halfgeleidercircuits

Technische parameters:

Toepassingen:

Een halfgeleider-PCB is een soort printplaat die speciaal is ontworpen voor de halfgeleiderindustrie.Het wordt gebruikt om verschillende elektronische componenten met elkaar te verbinden om een functioneel circuit voor elektronische apparaten te vormenMet zijn geavanceerde technologie en superieure kwaliteit is semiconductor PCB een essentieel onderdeel geworden van het productieproces voor verschillende elektronische producten.

• Boringsgrootte:De minimale boorgrootte voor halfgeleider-PCB's is 0,0078 ‰ (0,2 mm), waardoor nauwkeurige en nauwkeurige booringen voor kleinere elektronische componenten mogelijk zijn.
• PCBA Service:We bieden turnkey PCB assembly service voor onze klanten, die PCB ontwerp, productie en assemblage omvat.en zorgt voor de kwaliteit van het eindproduct.
• Gebruik:Een halfgeleider PCB wordt veel gebruikt in de OEM elektronica industrie. Het is een essentieel onderdeel voor elektronische apparaten zoals smartphones, computers en andere elektronische producten.
• Aantal lagen:Onze halfgeleider-PCB heeft een laaggetal van 12, wat geschikt is voor de meeste elektronische apparaten en zorgt voor efficiënte verbindingen.
• Materiaal:Het materiaal voor ons PCB is FR-4.een soort vlamvertragend glasvezelmateriaal dat veel wordt gebruikt in de elektronica-industrie vanwege zijn goede elektrische isolatie en mechanische eigenschappen.

PCB's voor halfgeleiders worden in verschillende toepassingsscenario's gebruikt, waaronder:

1. Vervaardiging van halfgeleiderapparaten:Een halfgeleider-PCB is een essentieel onderdeel bij de productie van halfgeleiderapparaten, zoals microprocessors, geheugenschijven en geïntegreerde schakelingen.Het biedt een stabiel en betrouwbaar platform voor de precieze plaatsing en aansluiting van elektronische componenten.
2. Onderzoek en ontwikkeling:Onze halfgeleider-PCB's worden ook veel gebruikt in onderzoeks- en ontwikkelingslaboratoria voor het testen en prototypen van nieuwe elektronische apparaten.De nauwkeurige boorgrootte en het aantal lagen maken een nauwkeurige test en analyse van elektronische circuits mogelijk.
3. Consumentenelektronica:Zoals eerder vermeld, wordt halfgeleider-PCB veel gebruikt in consumentenelektronica zoals smartphones, computers en tablets.Het compacte formaat en de efficiënte verbindingen maken het een ideale keuze voor deze apparaten.
4. Industriële automatisering:In industriële automatisering wordt halfgeleider-PCB gebruikt in verschillende elektronische besturingssystemen, sensoren en andere apparaten om een soepele en efficiënte werking van machines en apparatuur te garanderen.

Met zijn geavanceerde technologie, nauwkeurige boorgrootte, de hoge kwaliteit van het materiaal en de hoge kwaliteit van de bewerking van het materiaal.en efficiënt laaggetalHet is een essentieel onderdeel geworden voor de productie van elektronische apparaten.Onze turnkey assemblage pcb service en het gebruik van hoogwaardige materialen zorgen voor de betrouwbaarheid en superieure prestaties van onze halfgeleider pcbKies onze PCB voor uw volgende project en ervaar het verschil in kwaliteit en efficiëntie.

Aanpassing:

Dit is een service voor het aanpassen van circuitboards die worden gebruikt in de halfgeleiderindustrie.We bieden een verscheidenheid aan opties om uw PCB aan te passen aan uw exacte specificaties, waardoor optimale prestaties en efficiëntie voor uw halfgeleidertoepassingen worden gewaarborgd.

• Aantal lagen:12
• Materiaal:FR-4
• Door middel van Hole Technology:- Nee, niet echt.
• Boringsgrootte:Min 0,0078 ‰ (0,2 mm)
• Min Trace Breedte:0.1 mm

Onze circuitboards voor halfgeleiders zijn gemaakt van hoogwaardig FR-4 materiaal, dat duurzaamheid en betrouwbaarheid garandeert.Deze PCB's zijn ontworpen om efficiënte en compacte oplossingen te bieden voor uw semiconductorbehoeften.

De afwezigheid van door-gattechnologie in onze PCB's elimineert de noodzaak om gaten te boren, waardoor ze kosteneffectiever zijn en het risico op potentiële storingen verminderen.Dit maakt ook meer ruimte op het bord voor componenten en sporen, wat resulteert in een compacter en efficiënter ontwerp.

Onze boorgrootte is ingesteld op minimaal 0,0078 ′′ (0,2 mm), waardoor precieze en nauwkeurige gaten voor uw componenten worden gemaakt.essentieel voor de prestaties van uw halfgeleidertoepassingen.

De minimale spoorbreedte van 0,1 mm maakt fijne en ingewikkelde circuits mogelijk, essentieel voor de complexe en delicate aard van de halfgeleidertechnologie.Dit zorgt ervoor dat uw PCB kan omgaan met hoge snelheid signalen en handhaven van de signaalintegrititeit.

Onze aanpassingsservice stelt u in staat om uw PCB voor halfgeleiders aan te passen aan uw specifieke behoeften.We bieden ook de mogelijkheid om extra functies toe te voegen zoals impedantieregeling, blinde en begraven vias, en meer.

Met onze state-of-the-art apparatuur en ervaren team, kunnen we u voorzien van een aangepaste PCB voor halfgeleiders die aan uw exacte vereisten en specificaties voldoet.Neem nu contact met ons op om te beginnen met uw aangepaste Circuit Board voor halfgeleider.

Verpakking en verzending:

Onze PCB's zijn zorgvuldig verpakt om een veilige levering aan uw deur te garanderen.

Elk PCB wordt eerst in een statisch afschermende zak geplaatst om het tegen elektrostatische ontladingen te beschermen.Vervolgens wordt het in een stevige kartonnen doos geplaatst met voldoende dempingsmateriaal om schade door inslag tijdens het verzenden te voorkomen.

Wij bieden onze klanten wereldwijde verzendmogelijkheden, met verschillende verzendmethoden om uit te kiezen.

Voor bulkorders bieden wij op maat gemaakte verpakkingsoplossingen aan om aan uw specifieke eisen te voldoen.

Bij verzending geven wij u een volgnummer zodat u uw bestelling gemakkelijk kunt volgen en weet wanneer u de aankomst kunt verwachten.

Bij Semiconductor PCB, nemen we veel zorg bij het verpakken en verzenden van onze producten om ervoor te zorgen dat ze in perfecte staat aankomen.en we streven ernaar om een naadloze en probleemloze verzendbeleving te bieden.

Vragen:

• V: Wat is een halfgeleider PCB?
• A:Semiconductor PCB is een type printplaat ontworpen voor gebruik met elektronische halfgeleiders.
• V: Wat zijn de belangrijkste kenmerken van halfgeleider PCB?
• A:SemiConductor PCB is ontworpen om een stabiel en betrouwbaar platform te bieden voor elektronische halfgeleiders.evenals een compact en lichtgewicht ontwerp.
• V: Welke soorten halfgeleiders kunnen met halfgeleider-PCB's worden gebruikt?
• A:Semi-geleider-PCB's kunnen worden gebruikt met een breed scala aan halfgeleiders, waaronder dioden, transistors, geïntegreerde schakelingen en meer.
• V: Welke materialen worden gebruikt om PCB's te maken?
• A:Semi-geleider-PCB's zijn meestal gemaakt van een basismateriaal zoals glasvezel of een composietmateriaal, met koperen geleidende sporen en andere componenten die worden toegevoegd als dat nodig is voor de specifieke toepassing.
• V: Wat zijn de voordelen van het gebruik van halfgeleider-PCB?
• A:Semi-conductor-PCB's bieden tal van voordelen, zoals hoge betrouwbaarheid en stabiliteit, efficiënte warmteafvoer, compact ontwerp en compatibiliteit met een breed scala aan elektronische componenten.
