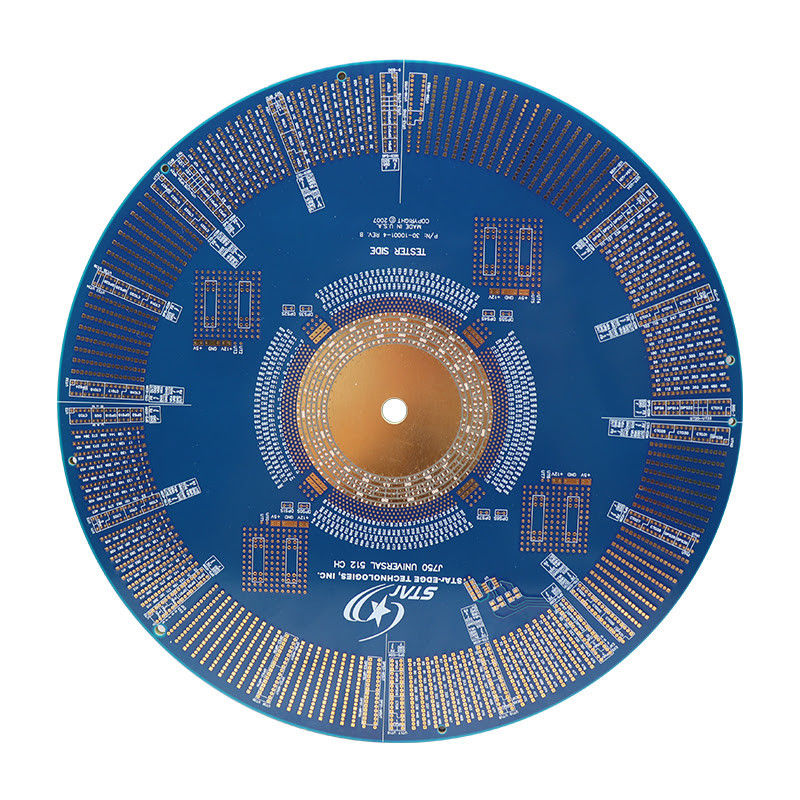

Functietest Halfrol PCB Smt Breakout Board FR-4 Goudplatering

Functietest Halfrol PCB Smt Breakout Board FR-4 Goudplatering

Merknaam: Ben Qiang
Modelnummer: FR-4/Rogers
MOQ: 1 PCS
Prijs: custom made
Betalingsvoorwaarden: Bankoverschrijving/Alipay/PayPal
Toeleveringsvermogen: 200,000 vierkante meter/jaar
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO/TS16949/RoHS/TS16949
Materiaal:
FR-4
Min-grootte van het gat:
0.2 mm
Oppervlakte afwerking:
Goudplatering 50 U"
Impedantiebeheersing:
- Nee, niet echt.
Door middel van de gattechnologie:
- Nee, niet echt.
aantal lagen:
16
Levertyd:
2 weken
De Kleur van het soldeerselmasker:
groen
Verpakking Details:
Vacuümverpakkingen met luchtkralen
Levering vermogen:
200,000 vierkante meter/jaar
Markeren:

Functietest PCB voor halfgeleiders

,

PCB's voor halfgeleiders HASL

,

Smt Breakout Board FR-4

Productbeschrijving

Productbeschrijving:

Productoverzicht van PCB's voor halfgeleiders

Het is een type printed circuit board (PCB) dat speciaal is ontworpen voor gebruik in halfgeleiderapparaten.

Onze halfgeleider-PCB is een product van hoge kwaliteit dat strenge tests en kwaliteitscontrolemaatregelen ondergaat om de betrouwbaarheid en prestaties ervan te waarborgen.Wij bieden een verscheidenheid aan diensten aan om aan de specifieke behoeften van onze klanten te voldoen, met inbegrip van:

  • Functietest
  • 100% test

Onze Function Test en 100% Test diensten garanderen de functionaliteit en kwaliteit van onze halfgeleider PCB's, waardoor onze klanten gemoedsrust en vertrouwen hebben in hun elektronische apparaten.

Onze halfgeleider PCB heeft geen impedantiebeheersing, waardoor het een kosteneffectieve optie is voor onze klanten.Dit maakt het een ideale keuze voor degenen die een betaalbare en betrouwbare oplossing voor hun OEM Electronics nodig hebben.

Onze halfgeleider-PCB heeft een minimale gaatjesgrootte van 0,2 mm, wat precision en nauwkeurigheid in de productie van elektronische apparaten mogelijk maakt.Deze afmeting is geschikt voor een breed scala van toepassingen en kan voldoen aan de vereisten van de meeste elektronische apparaten.

Met een doorlooptijd van 2 weken streven we ernaar onze klanten tijdig en efficiënt te bedienen.We begrijpen het belang van het respecteren van deadlines en werken hard om ervoor te zorgen dat onze klanten hun bestellingen op tijd ontvangen.

Kortom, onze PCB's zijn een topproduct met uitzonderlijke kwaliteit, betrouwbaarheid en betaalbaarheid.en een snelle doorlooptijd, zijn wij ervan overtuigd dat ons product uw verwachtingen zal overtreffen en uitzonderlijke resultaten zal opleveren voor uw elektronische apparaten.Neem vandaag nog contact met ons op om meer te weten te komen over onze halfgeleider PCB en hoe het uw bedrijf ten goede kan komen!



Kenmerken:

  • Naam van het product: PCB van halfgeleiders
  • Materiaal: FR-4
  • Levertyd: 2 weken
  • Oppervlakte afwerking:Goudplatering
  • Pcba-service: turnkey PCB-assemblage-service
  • Speciaal: Blinde Microvias
  • Printplaat voor halfgeleiders
  • Gedrukte PCB's voor halfgeleiders
  • Printplaten voor de vervaardiging van halfgeleiders


Technische parameters:

Productnaam PCB's voor halfgeleiders
Levertyd 2 weken
Aantal lagen 16
Gebruik OEM-elektronica
Kenmerken Hoge TG
Oppervlakte afwerking Goudplatering
Materiaal FR-4
Kleur van het soldeermasker Groen
Impedantiebeheersing - Nee, niet echt.
Speciaal Blinde microvias
Pcba-service Sleutel-op-hand PCB-assemblage
Gedrukte PCB's voor halfgeleiders halfgeleider printplaat
Plaat voor halfgeleiders PCB's voor halfgeleiders


Toepassingen:

PCB-semiconductoren - de perfecte keuze voor OEM-elektronica

De halfgeleider PCB, ook wel bekend als de Printed PCB voor halfgeleider of halfgeleider board is een hoge kwaliteit en kosteneffectieve oplossing voor OEM-elektronica.deze PCB is ontworpen om aan de specifieke eisen van de halfgeleiderindustrie te voldoen.

Toepassingsscenario's

De halfgeleider PCB wordt veel gebruikt in verschillende toepassingen, waaronder:

  • Elektronische apparaten - Dit PCB is ideaal voor gebruik in elektronische apparaten zoals smartphones, laptops en tablets.
  • Industriële machines - Het is ook geschikt voor gebruik in industriële machines, waar hoge prestaties en betrouwbaarheid cruciaal zijn.
  • Medische apparatuur - Het halfgeleider PCB is een populaire keuze voor medische apparatuur vanwege zijn precisie en duurzaamheid.
  • Luchtvaart en defensie - Dit PCB wordt ook gebruikt in luchtvaart- en defensietoepassingen, waar kwaliteit en prestaties van cruciaal belang zijn.
Sleutel-op-hand PCB-assemblage

Onze halfgeleider pcb's zijn leverbaar met een sleutelschakelaar assemblage service, waardoor het de perfecte keuze is voor OEM elektronica.van PCB-fabricage tot componentvoorziening en assemblage. Hierdoor kunt u tijd en middelen besparen en tegelijkertijd kwalitatief hoogwaardige en consistente resultaten garanderen.

Groen soldeermasker voor betere prestaties

Het groene soldeermasker dat in onze PCB's wordt gebruikt is niet alleen visueel aantrekkelijk, maar heeft ook een functioneel doel.het voorkomen van eventuele schade door externe elementenDit resulteert in verbeterde prestaties en levensduur van uw elektronische apparaten.

Geen impedantiebeheersing voor kosteneffectiviteit

Onze halfgeleider PCB vereist geen impedantiebeheersing, waardoor het een kosteneffectieve optie is voor uw OEM-elektronica.zonder afbreuk te doen aan de kwaliteit en de prestaties van het PCB.

Ervaring met PCB's van hoge kwaliteit en hoge prestaties

Kortom, onze halfgeleider PCB is de perfecte keuze voor OEM elektronica. met zijn FR-4 materiaal, turnkey assemblage service, groene soldeermasker en kosteneffectieve ontwerp,het biedt hoge kwaliteit en hoge prestaties tegen een concurrerende prijsVertrouw ons voor al uw Printed PCB voor halfgeleider behoeften en ervaar het verschil in uw elektronische apparaten.
