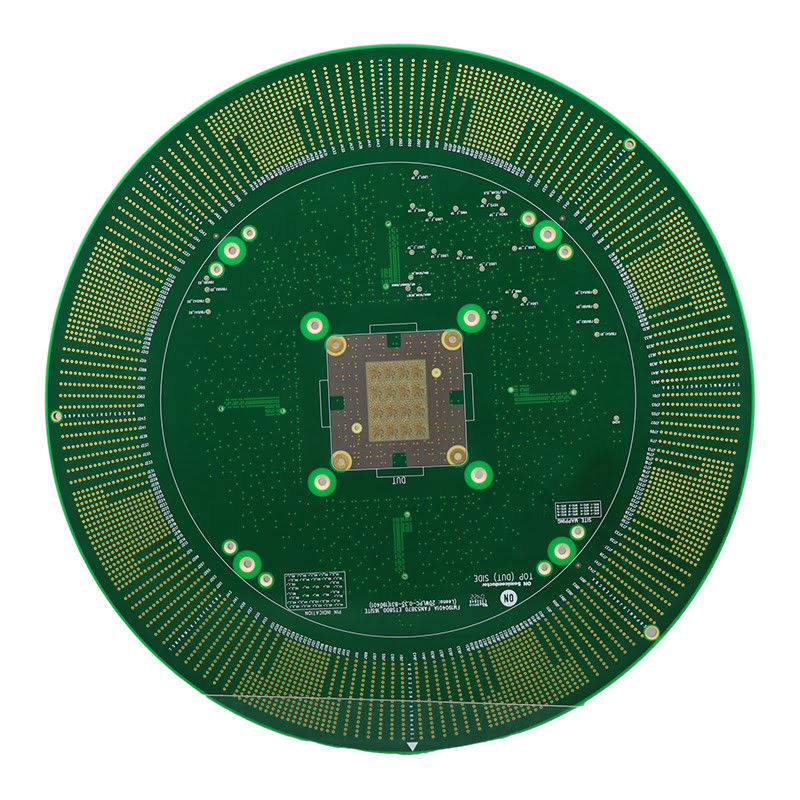

Sleutel in de hand assemblage halfgeleider pcb printplaat groen soldeermasker

Sleutel in de hand assemblage halfgeleider pcb printplaat groen soldeermasker

Merknaam: Ben Qiang
Modelnummer: FR-4/Rogers
MOQ: 1 PCS
Prijs: custom made
Betalingsvoorwaarden: Bankoverschrijving/Alipay/PayPal
Toeleveringsvermogen: 200,000 vierkante meter/jaar
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO/TS16949/RoHS/TS16949
Gebruik:
OEM-elektronica
Speciaal:
Blinde microvias
aantal lagen:
36
Oppervlakte afwerking:
Vergulding 30 U"
Materiaal:
FR-4
Min-grootte van het gat:
0.2 mm
PCBA-de Dienst:
Sleutel-op-hand PCB-assemblage
De Kleur van het soldeerselmasker:
groen
Verpakking Details:
Vacuümverpakkingen met luchtkralen
Levering vermogen:
200,000 vierkante meter/jaar
Markeren:

Sleutel-op-hand assemblage halfgeleider pcb

,

Halvervoerder PCB groen soldeermasker

,

Groen soldeermasker voor printplaten

Productbeschrijving

Turnkey assembly pcb service printed circuit board voor halfgeleider groen soldeermasker kleur

Productbeschrijving:

Overzicht van het product: PCB's voor halfgeleiders

De halfgeleider PCB, ook wel bekend als Printed Circuit Board voor halfgeleider of PCB voor halfgeleider,is een gespecialiseerd type printplaat speciaal ontworpen voor elektronische apparaten die halfgeleiders gebruikenHet is een cruciaal onderdeel in het productieproces van deze apparaten, omdat het een stabiel en betrouwbaar platform biedt waarop de halfgeleidercomponenten kunnen worden gemonteerd.

Speciaal kenmerk: blinde microvias

Een van de belangrijkste kenmerken van de halfgeleider PCB is de opname van Blind Microvias.een compacter en efficiënter ontwerp mogelijk makenDeze eigenschap is vooral belangrijk in halfgeleiderapparaten waar de ruimte beperkt is, omdat het een hogere dichtheid van componenten op het bord mogelijk maakt.

Aantal lagen: 36

Het halfgeleider-PCB heeft een laaggetal van 36, wat verwijst naar het aantal koperlagen op het bord.Dit maakt het ideaal voor eenvoudiger elektronische apparaten die niet een groot aantal lagen voor hun circuits vereisen.

Testservice: functietest, 100% test

Om de hoogste kwaliteit en functionaliteit van de halfgeleider PCB te garanderen, bieden wij zowel functietests als 100% testdiensten.Dit betekent dat elk bord grondig wordt getest op zijn beoogde functie, alsmede voor eventuele gebreken of gebreken, voordat zij aan de klant worden geleverd.

Gebruik: OEM-elektronica

Het halfgeleider-PCB wordt voornamelijk gebruikt in de elektronica van originele apparatuurfabrikanten (OEM), waar het dient als het belangrijkste platform voor de halfgeleidercomponenten.Het komt vaak voor in een verscheidenheid aan elektronische apparaten zoals smartphones, computers en andere consumentenelektronica.

Min spoorbreedte: 0,1 mm

De minimale spoorbreedte van het halfgeleider-PCB is 0,1 mm, wat verwijst naar de breedte van de koperen sporen die verschillende componenten op het bord verbinden.Dit maakt een nauwkeuriger en compacter ontwerp mogelijk, waardoor het geschikt is voor kleinere en ingewikkelder elektronische apparaten.



Kenmerken:

  • Naam van het product: PCB van halfgeleiders
  • Soldeermasker Kleur: Groen
  • Afwerking van het oppervlak: vergulding
  • Gebruik: OEM-elektronica
  • Boringsgrootte: Min 0,0078 ′′ (0,2 mm)
  • Min Hoolgrootte: 0,2 mm
  • Circuit board voor halfgeleiders
  • Plaat voor halfgeleiders
  • Circuit board voor de vervaardiging van halfgeleiders


Technische parameters:

Printplaten voor halfgeleiders
Kleur van het soldeermasker Groen
Min-grootte van het gat 0.2 mm
Materiaal FR-4
Door middel van de gattechnologie - Nee, niet echt.
Levertyd 2 weken
Oppervlakte afwerking Goudplatering
Pcba-service Sleutel-op-hand PCB-assemblage
Kenmerken Hoge TG
Testdienst Functietest, 100% test
Impedantiebeheersing - Nee, niet echt.
Printplaten voor halfgeleiders


Toepassingen:

PCB's voor halfgeleiders: een perfecte oplossing voor de halfgeleiderindustrie

Inleiding

Een halfgeleider-PCB, ook wel PCB voor halfgeleider genoemd, is een soort printplaat die speciaal is ontworpen voor de halfgeleiderindustrie.Het wordt gebruikt voor verschillende toepassingen in verband met de productie van, het testen en de werking van halfgeleiderapparatuur.

De PCB's voor de halfgeleiderindustrie worden met hoge precisie en kwaliteit vervaardigd om te voldoen aan de veeleisende behoeften van het halfgeleiderproductieproces.Het is een cruciaal onderdeel in de productie van halfgeleiders en speelt een cruciale rol bij het waarborgen van de efficiëntie en betrouwbaarheid van halfgeleiderapparatuur.

Productkenmerken
  • Boringsgrootte:Min 0,0078 ‰ (0,2 mm)- De boringsgrootte van het halfgeleider-PCB is zeer nauwkeurig, waardoor kleine gaten en microvia kunnen worden gemaakt voor de plaatsing van elektronische componenten.
  • Speciaal:Blinde microvias- Deze eigenschap maakt het mogelijk microvia's te maken die alleen aan één zijde van het PCB zichtbaar zijn, waardoor het ideaal is voor complexe en compacte halfgeleiderapparatuurontwerpen.
  • Testdienst:Functietest, 100% test- Het PCB voor halfgeleiders wordt strikt getest om de functionaliteit en betrouwbaarheid ervan in het halfgeleiderproductieproces te waarborgen.
  • Aantal lagen:36- Met 36 lagen biedt dit PCB een compacte en efficiënte oplossing voor de complexe bedrading en plaatsing van elektronische componenten die nodig zijn in halfgeleiderapparatuur.
  • Materiaal:FR-4- Dit hoogwaardige vlamvertragend materiaal wordt door zijn uitstekende elektrische en mechanische eigenschappen veel gebruikt in de halfgeleiderindustrie.
Toepassing en scenario's

De halfgeleider PCB wordt veel gebruikt in verschillende toepassingen en scenario's in de halfgeleiderindustrie.

  • Productie van halfgeleiders- PCB voor halfgeleiders is een essentieel onderdeel in de productie van halfgeleiders en wordt gebruikt in verschillende fasen van het productieproces, van etsen en bekleden tot testen en verpakken.
  • Test van halfgeleiders- Omdat het PCB een essentieel onderdeel is van halfgeleiderapparatuur, wordt het ook getest om de functionaliteit en betrouwbaarheid ervan te waarborgen.het verstrekken van nauwkeurige en stabiele resultaten.
  • Operatie van halfgeleiderapparatuur- Het PCB voor halfgeleiders is een integraal onderdeel van de werking van halfgeleiderapparatuur.Het biedt de nodige elektrische verbindingen en ondersteunt de werking van elektronische onderdelen in de apparatuur.
  • Onderhoud van halfgeleiderapparatuur- PCB voor halfgeleiders wordt ook gebruikt bij het regelmatig onderhoud en reparatie van halfgeleiderapparatuur.
Conclusies

Het halfgeleider-PCB is een essentieel product voor de halfgeleiderindustrie en biedt een betrouwbare en efficiënte oplossing voor de productie, het testen en de werking van halfgeleiderapparatuur.Met zijn hoge precisieHet is de perfecte oplossing voor elke halfgeleidertoepassing of -scenario.Kies voor halfgeleider PCB voor uw halfgeleider apparatuur en ervaren ongeëvenaarde prestaties en betrouwbaarheid.



Aanpassing:

Diensten voor het aanpassen van PCB's voor halfgeleiders

Product: halfgeleidercircuits

Impedantieregeling: Nee

Aantal lagen: 36

Boringsgrootte: Min 0,0078 ′′ (0,2 mm)

Door middel van gattechnologie: Nee

Min Hoolgrootte: 0,2 mm

Aanpassen van uw circuit board voor halfgeleider

Bij Semiconductor PCB begrijpen we de unieke behoeften van halfgeleiderapparaten en bieden we oplossingen op maat voor uw circuit boardbehoeften.

  • Laaggetal: Onze boards zijn ontworpen met 36 lagen om aan de specifieke eisen van halfgeleiderapparaten te voldoen.
  • Boringsgrootte: met een boringsgrootte van minimaal 0,0078 ′′ (0,2 mm) zorgen onze planken voor een precieze en nauwkeurige plaatsing van componenten.
  • Door middel van gaten technologie: Onze boards gebruiken geen gaten technologie, waardoor een compact en efficiënt ontwerp voor uw halfgeleider apparaat.
  • Min Hole Size: Wij bieden een minimale gatgrootte van 0,2 mm, waardoor de nodige ruimte voor kleinere componenten in uw halfgeleider apparaat.

Kies voor een gepersonaliseerde printplaat die voldoet aan de unieke behoeften van uw halfgeleiderapparaat.



Verpakking en verzending:

Verpakking en verzending van halfgeleider-PCB's

Dank u voor het kiezen van ons halfgeleider pcb product. om de veilige levering van uw bestelling te garanderen, hebben we onze verpakking en verzendproces zorgvuldig ontworpen.

Verpakking

Onze PCB's zijn individueel ingepakt in antistatische zakken om schade door statische elektriciteit te voorkomen.Vervolgens worden ze in een stevige kartonnen doos met schuimvulling geplaatst om extra bescherming te bieden tijdens het verzenden.

Bovendien gebruiken wij een bubbelwrap om de doos te beveiligen en te voorkomen dat deze tijdens het vervoer beweegt.

Vervoer

We leveren onze halfgeleider PCB's wereldwijd, en onze voorkeur is voor verzending via gerenommeerde koeriersdiensten zoals DHL, FedEx of UPS.Dit zorgt voor een snelle en betrouwbare levering van uw bestelling..

Voor internationale bestellingen vullen wij zorgvuldig alle noodzakelijke douaneformulieren en aangiften in om een soepele douaneverklaring te garanderen.Dit kan onder meer bestaan uit het verstrekken van informatie over de waarde en de inhoud van de verpakking.

Zodra uw bestelling is verzonden, ontvangt u een trackingnummer per e-mail zodat u gemakkelijk de status van uw levering kunt volgen.

Let op dat alle bijkomende belastingen of heffingen die door het land van bestemming worden opgelegd, de verantwoordelijkheid van de klant zijn.

Conclusies

Met onze veilige verpakking en betrouwbare verzendmethoden, kunt u erop vertrouwen dat uw PCB's veilig en in perfecte staat aankomen.aarzel niet om contact met ons op te nemen..
