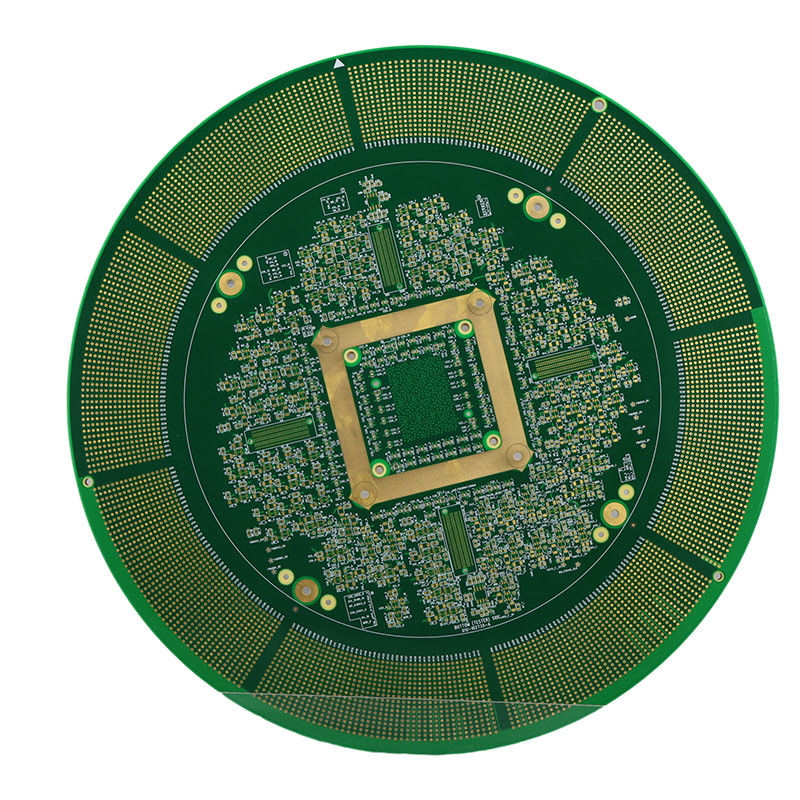

Elektronische apparaten halfgeleidercircuitbord met goudplatering

Productbeschrijving:

De halfgeleider PCB is een gespecialiseerde circuit board speciaal ontworpen voor gebruik in de productie van halfgeleiders.het duurzaam en betrouwbaar maken voor langdurig gebruik.

Het PCB-semiconductor is een essentieel onderdeel in het proces van productie van halfgeleiders.Het is verantwoordelijk voor de noodzakelijke verbindingen tussen de verschillende componenten en voor de efficiënte stroom van elektriciteit door het hele systeem.Dit maakt het een cruciaal onderdeel van elk OEM-elektronicaproductieproces.

Met een doorlooptijd van slechts 2 weken, biedt de halfgeleider PCB een snelle omlooptijd voor uw productiebehoeften.Dit geeft u gemoedsrust en vermindert eventuele vertragingen in de productie..

Het halfgeleider-PCB is ontworpen voor een minimale boorgrootte van 0,0078 ′′ (0,2 mm), waardoor het ideaal is voor nauwkeurige en ingewikkelde ontwerpen.Dit maakt het mogelijk om zeer complexe halfgeleiderplaten met een hoge mate van nauwkeurigheid en precisie te maken.

Aangezien impedantiebeheersing geen vereiste is voor het ontwerp van halfgeleiderplaten, beschikt het halfgeleider-PCB niet over deze mogelijkheid.Dit maakt het een kosteneffectieve optie voor uw productiebehoeften zonder afbreuk te doen aan kwaliteit of functionaliteit.

De halfgeleider PCB is speciaal ontworpen voor gebruik in OEM-elektronica.Het compacte ontwerp en de hoge prestaties maken het een veelzijdige keuze voor verschillende OEM-toepassingen.

Het halfgeleider-PCB is gemaakt van hoogwaardig FR-4-materiaal, dat bekend staat om zijn uitstekende elektrische isolatie-eigenschappen, hoge sterkte en duurzaamheid.Dit maakt het een ideale keuze voor gebruik in de productie van halfgeleiders, waardoor een betrouwbare en duurzame prestatie wordt gewaarborgd.

Met zijn compacte ontwerp, snelle doorlooptijd en gebruik van FR-4 materiaal, biedt de halfgeleider PCB een hoogwaardige en efficiënte oplossing voor al uw halfgeleiderplatenbehoeften.het is een betrouwbare keuze voor OEM-elektronicaproductieNeem vandaag nog contact met ons op om meer te weten te komen over hoe het halfgeleider PCB uw productieproces ten goede kan komen.

Kenmerken:

• Naam van het product: PCB van halfgeleiders
• Testservice: functietest, 100% test
• Materiaal: FR-4
• Speciaal: Blinde Microvias
• Boringsgrootte: Min 0,0078 ′′ (0,2 mm)
• Feature: Rogers 4003c
• halfgeleidercircuits
• Gedrukte PCB's voor halfgeleiders
• Printed PCB voor de halfgeleiderindustrie

Technische parameters:

Toepassingen:

Een halfgeleider-PCB, ook wel Printed Circuit Board voor halfgeleider genoemd, is een cruciaal onderdeel in de elektronische industrie.Het wordt gebruikt als basis voor het monteren en aansluiten van elektronische componenten zoals weerstandenMet de vooruitgang van de technologie is de vraag naar hoogwaardige en betrouwbare PCB's in de halfgeleiderindustrie toegenomen.Dat is waar halfgeleider PCB inkomt..

Het halfgeleider PCB is speciaal ontworpen om aan de behoeften van de halfgeleiderindustrie te voldoen.Het maakt het de beste keuze voor veel halfgeleiderbedrijven.Dit product is niet alleen beperkt tot de halfgeleiderindustrie, maar kan ook worden gebruikt in andere elektronische toepassingen, zoals consumentenelektronica, automobiel, luchtvaart en medische apparaten.

Hier zijn enkele van de belangrijkste kenmerken van onze halfgeleider PCB:

• Levertyd: 2 weken
• Boringsgrootte: Min 0,0078 ′′ (0,2 mm)
• Min spoorbreedte: 0,1 mm
• Feature: Rogers 4003c
• Testservice: functietest, 100% test

Onze snelle levertijd van 2 weken zorgt ervoor dat u uw PCB's op tijd ontvangt, waardoor uw productietijd wordt verkort en uw efficiëntie wordt verhoogd.2 mm) zorgt voor nauwkeurig en nauwkeurig borenDe min tracebreedte van 0,1 mm maakt het mogelijk om circuits met een hoge dichtheid te ontwerpen, waardoor het ideaal is voor complexe elektronische toepassingen.

Een halfgeleider-PCB bevat ook Rogers 4003c, een hoogwaardig materiaal dat bekend staat om zijn uitstekende elektrische eigenschappen, lage dielectrische constante en hoge thermische stabiliteit.Dit materiaal is ideaal voor hoogfrequente toepassingen, waardoor het perfect is voor de halfgeleiderindustrie.

Bij Semiconductor PCB begrijpen we het belang van kwaliteit en betrouwbaarheid in de halfgeleiderindustrie.Daarom bieden we functietests en 100% testdiensten om ervoor te zorgen dat onze PCB's voldoen aan de hoogste industriële normen.Ons strenge testproces garandeert dat onze PCB's vrij zijn van defecten en efficiënt zullen werken in uw elektronische apparaten.

Kortom, halfgeleider PCB is de perfecte oplossing voor uw elektronische behoeften.en testdiensten maken het de beste keuze voor de halfgeleiderindustrieNeem vandaag nog contact met ons op en krijg de beste PCB's voor uw elektronische toepassingen!

Aanpassing:

Onze service voor PCB's is speciaal ontworpen voor OEM-elektronicafabrikanten.We begrijpen de unieke vereisten van deze industrie en kunnen u de beste oplossingen bieden..

• Gebruik:OEM-elektronica
• Boringsgrootte:Min 0,0078 ‰ (0,2 mm)
• Speciaal kenmerk:Blinde microvias
• Impedantieregeling:- Nee, niet echt.
• Min Trace Breedte:0.1 mm

Onze halfgeleider PCB's zijn speciaal ontworpen voor gebruik in de elektronica-industrie.onze boards kunnen voldoen aan de hoge precisie eisen van de halfgeleider productieOnze speciale eigenschap van blinde microvia's maakt het mogelijk om efficiëntere en compacter ontwerpen te maken, waardoor onze PCB's ideaal zijn voor halfgeleidertoepassingen.

Hoewel impedantiebeheersing niet is opgenomen in onze aangepaste service, is ons team van experts altijd beschikbaar om advies en ondersteuning te bieden voor optimale prestaties van uw halfgeleider PCB's.Onze minimale spoorbreedte van 0.1mm zorgt voor de hoogste precisie in uw schakelingen.

Kies voor onze op maat gemaakte PCB-service voor betrouwbare en hoogwaardige circuitboards die zijn afgestemd op uw specifieke vereisten.Vertrouw ons om uw partner te zijn in het bereiken van succes in de halfgeleiderindustrie.

Sleutelwoorden:Circuit board voor halfgeleiders, PCB voor halfgeleiders, PCB voor halfgeleiders

Verpakking en verzending:

Onze halfgeleider pcb-producten worden zorgvuldig verpakt en verzonden om een veilige levering en bescherming van uw waardevolle componenten te garanderen.

• Elk PCB is individueel ingepakt in antistatisch materiaal om schade aan de gevoelige elektronische componenten te voorkomen.
• De ingepakte PCB's worden vervolgens in een stevige kartonnen doos met schuimvulling geplaatst om bijkomende bescherming te bieden tijdens het verzenden.
• De doos is verzegeld en gelabeld met de productnaam en het verzendadres.
• Het pakket wordt vervolgens verzonden via een betrouwbare verzenddienst, zoals UPS of FedEx, om een tijdige en veilige levering te garanderen.
• Voor internationale zendingen wordt het pakket ook voorzien van passende douaneinformatie om een soepele inklaring te vergemakkelijken.

Met onze zorgvuldige verpakking en betrouwbare verzendmethoden, kunt u er zeker van zijn dat uw PCB's veilig en in perfecte staat aankomen.

Vragen:

• Materiaal: FR-4
• Lagen: 2-40 lagen
• Dikte: 0,2 mm-6,0 mm
• Minimale spoorbreedte/afstand: 0,1 mm
• Maximale afmeting van het paneel: 550 x 650 mm
