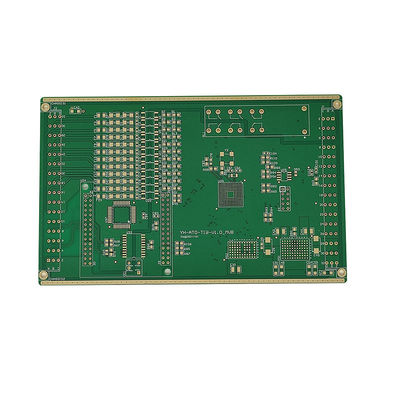

1/3 oz tot 2 oz Hooglaag Printed Circuit Board met Min. Lijnbreedte/Afstand van 3mil/3mil

Productbeschrijving:

Kenmerken:

• Productnaam: PCB met hoge laag
• Materiaal: FR-4
• Koperen dikte: 1/3 oz tot 2 oz
• Aantal lagen: hoge laag
• Levertyd: 3-5 dagen
• Min. zijdecreenvrijheid: 0,15 mm
• Belangrijkste kenmerken:
• PCB-platen met een hoge laag
• Hooglaagse meerlaagse plaat
• Hooglaagse meerlaagse PCB's
• Gemaakt van FR-4 materiaal
• Verkrijgbaar in koperen diktes van 1/3 oz tot 2 oz
• Hoge laaggetallen voor grotere complexiteit en functionaliteit
• Snelle doorlooptijd van 3-5 dagen voor snelle productie
• Min. zijdeplaatvrijheid van 0,15 mm voor nauwkeurig en nauwkeurig ontwerp

Technische parameters:

Toepassingen:

High-Layer PCB, ook wel bekend als High-Layer Multilayer PCB, High-Layer PCB Board, High-Layer Printed Circuit Board of High-Layer Circuit Board,is een type printplaat (PCB) met een hoog aantal lagenHet wordt veel gebruikt in verschillende elektronische toepassingen vanwege zijn superieure ontwerp en functionaliteit.

High Layer PCB is verkrijgbaar in een verscheidenheid aan zijschermkleuren, waaronder wit, zwart en geel.en andere belangrijke informatie op het bordDe keuze van de kleur is afhankelijk van de voorkeur van de klant en de toepassing van het PCB.

Het aantal lagen van PCB's met een hoge laag varieert meestal van 8 tot 40, of zelfs meer.Dit hoge laaggetal maakt het mogelijk om complexere schakelingen te ontwerpen en de integratie van meerdere functies in één bord mogelijkDit maakt High Layer PCB een ideale keuze voor hoogwaardige en dichtbevolkte elektronische apparaten.

De dikte van het bord van High Layer PCB varieert van 0,2 mm tot 6,0 mm, afhankelijk van het aantal lagen en de toepassingsvereisten.en het is zorgvuldig gekozen op basis van de specifieke behoeften van het elektronische apparaat.

High Layer PCB voldoet aan de richtlijn inzake beperking van gevaarlijke stoffen (ROHS), die het gebruik van bepaalde gevaarlijke materialen in elektronische producten beperkt.Dit maakt High Layer PCB een veilige en milieuvriendelijke optie voor verschillende elektronische toepassingen.

De minimale zijdeplatenvrijheid van PCB's met een hoge laag is 0,15 mm, wat zorgt voor een duidelijke en nauwkeurige afdruk van alle benodigde informatie op het bord.Dit maakt het gemakkelijk om componenten te identificeren en te monteren, waardoor een efficiënter productieproces ontstaat.

Hoge laag PCB heeft een breed scala aan toepassingen in de elektronische industrie.

• Telecommunicatieapparatuur
• Computerhardware
• Medische hulpmiddelen
• Luchtvaart- en defensie-systemen
• Elektronica voor de automobielindustrie
• Industriële besturingssystemen

Met zijn hoge laaggetal, superieure vormgeving en naleving van industriestandaarden is High Layer PCB een betrouwbare en efficiënte oplossing voor verschillende elektronische toepassingen.Het biedt een stabiel platform voor de integratie van complexe circuits, wat leidt tot snellere en betrouwbaarder elektronische apparaten.

Aanpassing:

Onze High Layer PCB biedt hoge dichtheid en geavanceerde functionaliteit voor uw elektronische projecten.Je kunt je High Layer PCB laten afstemmen op je specifieke behoeften.

We begrijpen het belang van snelle levering voor uw projecten. Daarom heeft onze High Layer PCB customization service een doorlooptijd van slechts 3-5 dagen.Dit zorgt ervoor dat u uw aangepaste PCB's tijdig kunt ontvangen.

Onze High Layer PCB voldoet aan de RoHS-voorschriften, zodat het milieuvriendelijk en veilig is voor gebruik in uw projecten.

We bieden een verscheidenheid aan kleuropties voor uw High Layer PCB, waaronder wit, zwart en geel. Hiermee kunt u de kleur kiezen die het beste past bij uw ontwerp en brandingbehoeften.

Onze High Layer PCB's kunnen worden aangepast met een koperdikte variërend van 1/3 oz tot 2 oz. Dit zorgt ervoor dat uw PCB de specifieke eisen van uw project kan aanpakken.

Om aan de verschillende behoeften van onze klanten te voldoen, bieden we een reeks oppervlakteafwerking opties voor onze High Layer PCB, waaronder HASL, ENIG, OSP, onderdompeling zilver, en onderdompeling tin.Dit stelt u in staat om de oppervlakte afwerking die het beste past bij uw project vereisten te kiezen.

Met onze High Layer PCB-aanpassingsservice kunt u er zeker van zijn dat u een hoogwaardig en op maat gemaakte PCB voor uw project ontvangt.

Verpakking en verzending:

Ons High Layer PCB product wordt zorgvuldig verpakt en verzonden om een veilige levering aan onze klanten te garanderen.

Verpakking

Elke High Layer PCB wordt individueel ingepakt in een antistatische verpakking om te beschermen tegen elektrostatische ontlading tijdens het transport.met extra vullings- en dempingsmaterialen, om schade tijdens het vervoer te voorkomen.

Voor grotere bestellingen gebruiken we pallets om de PCB's veilig te verpakken.

Vervoer

We bieden verschillende verzendmogelijkheden aan om aan de behoeften en voorkeuren van onze klanten te voldoen.met bijbehorende informatie voor alle bestellingen.

We bieden ook versnelde verzending voor dringende bestellingen, met extra kosten. Ons team werkt nauw samen met vertrouwde verzendpartners om tijdige en betrouwbare levering van onze producten te garanderen.

Douane en rechten

Voor internationale bestellingen zijn klanten verantwoordelijk voor alle toepasselijke douanerechten.en ons team is beschikbaar om u te helpen met eventuele vragen of problemen die zich kunnen voordoen.

Dank u voor het kiezen van ons High Layer PCB product. We zijn toegewijd aan het leveren van de beste verpakkings- en verzenddiensten om uw tevredenheid te verzekeren.aarzel niet om contact met ons op te nemen..
