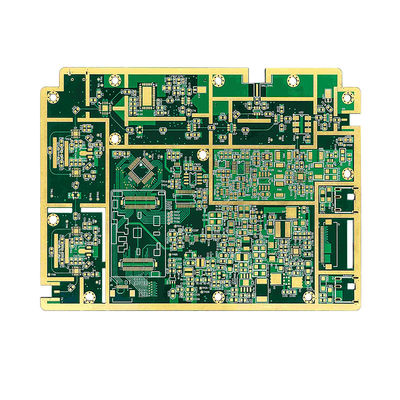

Geel soldeermasker Kleur FR4 hooglaagse PCB met minimale lijnbreedte/afstand van 3mil/3mil

Geel soldeermasker Kleur FR4 hooglaagse PCB met minimale lijnbreedte/afstand van 3mil/3mil

Gedetailleerde informatie
Min. Silkscreen Clearance:
0.15mm
Min. Hole Size:
0.2mm
Silkscreen Color:
White, Black, Yellow
Min. Solder Mask Clearance:
0.1mm
Solder Mask Color:
Green, Blue, Black, Red, Yellow, White
Lead Time:
3-5 Days
Material:
FR-4
Impedance Control:
Yes
Markeren:

3mil FR4 hooglaag PCB

,

3 mil hoog laag PCB

,

FR4 PCB met hoge laag

Productbeschrijving

Productbeschrijving:

Overzicht van PCB-producten met een hoge laag

De High Layer PCB, ook wel bekend als High Density Interconnect PCB, is een high performance circuit board die is ontworpen voor complexe en geavanceerde elektronische apparaten.Het is samengesteld uit meerdere lagen koper en isolatiemateriaal., waardoor het geschikt is voor toepassingen met een hoge dichtheid en hoge snelheid.

De High Layer PCB is speciaal ontworpen voor geavanceerde en high-tech producten zoals smartphones, tablets, medische apparatuur, luchtvaarttechnologie,en andere elektronische apparaten waarvoor ingewikkelde en complexe circuits nodig zijnHet is een cruciaal onderdeel in de productie van deze apparaten en biedt een betrouwbaar en efficiënt platform voor hun functionaliteit.

Productkenmerken
Oppervlakte afwerking:

De High Layer PCB is verkrijgbaar in verschillende oppervlakteafwerking opties, waaronder:

  • HASL (Hot Air Solder Leveling): Een kosteneffectieve en veelgebruikte oppervlakteafwerking die een vlak en soldeerbaar oppervlak voor het PCB biedt.
  • ENIG (Electroless Nickel Immersion Gold): Een populaire oppervlakteafwerking voor PCB's met een hoge dichtheid, die uitstekende geleidbaarheid en corrosiebestendigheid biedt.
  • OSP (Organic Solderability Preservative): een oppervlakteafwerking die de kopersporen tegen oxidatie beschermt en een vlak en soldeerbaar oppervlak biedt.
  • Onderdompeling zilver: Een oppervlakteafwerking die een hoge geleidbaarheid en uitstekende soldeerbaarheid biedt, waardoor het ideaal is voor toepassingen met hoge frequentie.
  • Immersion Tin: een kosteneffectieve oppervlakteafwerking die een goede geleidbaarheid en soldeerbaarheid voor het PCB biedt.
Kleur:

De High Layer PCB is verkrijgbaar in drie kleuren:

  • Wit: Een veelgebruikte kleur voor zijdeplaten, die een goed contrast en zichtbaarheid op het PCB biedt.
  • Zwart: een populaire keuze voor zijde-schermkleur, die het PCB een moderne en slanke uitstraling geeft.
  • Geel: Een heldere en opvallende kleur die ideaal is om belangrijke markeringen op het PCB te markeren.
Impedantieregeling:

De High Layer PCB biedt impedantiebeheersing, wat de mogelijkheid is om een consistente elektrische eigenschap in het hele PCB te behouden.,een betrouwbare en stabiele prestatie te garanderen.

Kleur van het soldeermasker:

De High Layer PCB is verkrijgbaar in verschillende kleuren van het soldeermasker, waaronder:

  • Groen: Een standaard en veelgebruikte kleur voor soldeermasker, die goed contrast en zichtbaarheid op het PCB biedt.
  • Blauw: Een populaire keuze voor soldeermask kleur, die een moderne en slanke uitstraling geeft aan het PCB.
  • Zwart: Een donkere en elegante kleur die ideaal is om belangrijke gebieden op het PCB te markeren.
  • Rood: Een heldere en opvallende kleur die ideaal is voor het markeren van kritieke gebieden op het PCB.
  • Geel: Een levendige en opvallende kleur die ideaal is voor het markeren van waarschuwings- of waarschuwingsgebieden op het PCB.
  • Wit: Een schone en professionele kleur die ideaal is voor het markeren van belangrijke markeringen op het PCB.
RoHS-conform:

Het PCB met hoge laag voldoet aan de voorschriften van RoHS (Restriction of Hazardous Substances).ervoor te zorgen dat de PCB's geen schadelijke stoffen bevatten die schadelijk kunnen zijn voor het milieu of de menselijke gezondheid.

Conclusies

De High Layer PCB, ook wel bekend als High Density Interconnect PCB, is een high performance circuit board die is ontworpen voor complexe en geavanceerde elektronische apparaten.Met zijn geavanceerde functies zoals impedantieregeling, meerdere mogelijkheden voor oppervlakteafwerking en soldeermasker en RoHS-naleving, is het de perfecte keuze voor assemblage en fabricage van hooglaagse printplaten.Het biedt een betrouwbaar en efficiënt platform voor de productie van hightech elektronische apparaten, waardoor het een essentieel onderdeel is in de elektronica-industrie.


Kenmerken:

  • Productnaam: PCB met hoge laag
  • Min. Soldeermaskervrijheid: 0,1 mm
  • Soldeermask Kleur: Groen, Blauw, Zwart, Rood, Geel, Wit
  • Aantal lagen: hoge laag
  • Min. zijdecreenvrijheid: 0,15 mm
  • Koperen dikte: 1/3 oz tot 2 oz
  • High-layer circuit board
  • PCB's met een hoge dichtheid
  • Hooglaagse meerlaagse PCB's

Technische parameters:


Toepassingen:

Hoge laag PCB-toepassing en -scenografie

Het High Layer PCB (printed circuit board) is een essentieel onderdeel in verschillende elektronische apparaten, zoals computers, smartphones en medische apparatuur.Deze geavanceerde technologie heeft een revolutie teweeggebracht in de manier waarop elektronische apparaten worden ontworpenMet zijn hoge laaggetal en geavanceerde functies wordt het High Layer PCB veel gebruikt in een breed scala aan toepassingen.Laten we een aantal van de belangrijkste toepassing en scène voor dit product te verkennen.

Afwerking van het oppervlak

De oppervlakteafwerking van een PCB is cruciaal voor de duurzaamheid en betrouwbaarheid van het bord.Zilver met onderdompelingDeze afwerkingen bieden bescherming tegen corrosie en oxidatie, waardoor de levensduur van het bord wordt gewaarborgd.

Multilayer PCB's

De High Layer PCB is ook bekend als een High Layer Multilayer PCB vanwege zijn meerdere lagen.een hogere dichtheid van componenten en een complexere circuitsysteemHet is ideaal voor toepassingen die een hoog niveau van functionaliteit en miniaturisatie vereisen.

Hooglaagse meerlaagse PCB

De High Layer PCB is een voorkeur keuze voor high-tech industrieën, met inbegrip van ruimtevaart, automobiel en telecommunicatie.het maken van de High Layer Multilayer PCB een ideale oplossingDe geavanceerde kenmerken, zoals het hoge aantal lagen en de nauwkeurige indeling, maken het geschikt voor complexe en hogesnelheidstoepassingen.

Hooglaag PCB-scène

De High Layer PCB wordt veel gebruikt in verschillende elektronische apparaten en apparatuur, waardoor het een essentieel onderdeel is in ons dagelijks leven.pacemakersIn de automobielindustrie wordt het gebruikt in GPS-systemen, motorbesturingssystemen en sensoren.en basisstations.

Min Hoolgrootte en Min Solder Mask Clearance

De High Layer PCB biedt een minimale gatgrootte van 0,2 mm en een minimale soldeermaskengrens van 0,1 mm. Deze kleine afmetingen zijn essentieel om een hogere dichtheid en precisie in het ontwerp van circuits te bereiken.Het maakt het mogelijk om meer componenten op het bord te plaatsen, wat resulteert in een compactere en efficiëntere lay-out.

RoHS-compatibel en zijdeverf

Het PCB met hoge laag voldoet aan de voorschriften van RoHS (Restriction of Hazardous Substances), waardoor het gebruik van milieuvriendelijke materialen wordt gewaarborgd.Het biedt ook een verscheidenheid aan kleuropties., zoals wit, zwart en geel, waardoor de onderdelen op het bord duidelijk en gemakkelijk kunnen worden geïdentificeerd.

Tot slot is het High Layer PCB een zeer veelzijdig en geavanceerd product dat een cruciale rol speelt in de ontwikkeling van moderne elektronische apparaten.en een breed scala aan toepassingen maken het een voorkeur keuze in verschillende industrieënNaarmate de technologie verder vooruitgaat, zal de vraag naar PCB's alleen maar toenemen, waardoor het een essentieel product wordt in de steeds evoluerende elektronica-industrie.


Aanpassing:

Hoge laag PCB-aanpassingsservice

Onze High Layer PCB is een veelzijdig en hoogwaardig product dat op maat is gemaakt om aan uw specifieke behoeften te voldoen..Onze High Layer PCB's zijn perfect voor al uw high-density interconnect behoeften, het leveren van superieure prestaties en betrouwbaarheid voor uw elektronische apparaten.

Productkenmerken
  • Dikte van het bord: 0,2 mm tot 6,0 mm
  • Min. Lijnbreedte/afstand: 3 mil / 3 mil
  • Kleur: Wit, Zwart, Geel
  • Oppervlakteafwerking: HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
  • Materiaal: FR-4
Belangrijkste kenmerken

Onze High Layer PCB beschikt over de volgende belangrijke kenmerken die het de perfecte keuze maken voor uw custom board behoeften:

  • High-Density Interconnect Board: Ons High Layer PCB is ontworpen om high-density interconnects te verwerken, waardoor het ideaal is voor complexe en compacte elektronische apparaten.
  • High Layer Printed Circuit Board: Met de mogelijkheid om meerdere lagen op te stapelen, biedt ons High Layer PCB meer functionaliteit en veelzijdigheid voor uw circuitontwerp.
  • High Layer PCB Board: Onze High Layer PCB is gemaakt van hoogwaardige materialen en geavanceerde productieprocessen, die het hoogste niveau van prestaties en betrouwbaarheid garanderen.
Aanpassingsopties

Met onze High Layer PCB heb je volledige controle over het ontwerp en de specificaties van je board.

  • Dikte van het bord: Kies een dikte tussen 0,2 mm en 6,0 mm om aan de specifieke eisen van uw project te voldoen.
  • Min. Lijnbreedte/Spacing: Onze High Layer PCB kan een minimale lijnbreedte en afstand van 3mil/3mil bevatten, waardoor ingewikkelde en precieze circuitontwerpen mogelijk zijn.
  • Zilkschermkleur: Kies uit drie verschillende kleuren - wit, zwart of geel - voor een helder en gemakkelijk leesbaar etiket op uw bord.
  • Oppervlakteafwerking: Kies uit een reeks oppervlakteafwerkingen, waaronder HASL, ENIG, OSP, Immersion Silver en Immersion Tin, om aan uw prestatie- en kostenvereisten te voldoen.
  • Materiaal: Onze High Layer PCB is gemaakt van hoogwaardig FR-4 materiaal, dat duurzaamheid en betrouwbaarheid voor uw elektronische apparaten garandeert.

Met onze aanpasbare High Layer PCB, kunt u een product maken dat aan uw exacte behoeften en specificaties voldoet.Neem vandaag nog contact met ons op om meer te weten te komen over onze aanpassingsmogelijkheden en hoe we uw elektronische ontwerpen tot leven kunnen brengen.


Verpakking en verzending:

Verpakking en verzending van PCB's met een hoge laag

Dank u voor het kiezen van ons High Layer PCB product. We zijn erg voorzichtig in het verpakken en verzenden van onze producten om ervoor te zorgen dat ze in perfecte staat bij u aankomen.Hieronder vindt u de details van ons verpakkings- en verzendproces:

Verpakking

Alle High Layer PCB's zijn zorgvuldig verpakt in antistatische zakken om schade door elektrostatische ontlading te voorkomen.Elke zak wordt vervolgens in een stevige kartonnen doos geplaatst met voldoende vulling om het PCB tijdens het vervoer te beschermen.

Voor grotere bestellingen kunnen we pallets gebruiken om de PCB's te verpakken.

Vervoer

We gebruiken gerenommeerde transportmaatschappijen om onze PCB's aan onze klanten te leveren.

  • Standaard landvervoer: dit is de meest kosteneffectieve verzendmethode en wordt aanbevolen voor binnenlandse bestellingen.
  • Express verzending: Voor dringende bestellingen bieden wij express verzendmogelijkheden aan, zoals overnachting of 2-daagse levering.
  • Internationale verzending: Wij verzenden onze producten wereldwijd en bieden verschillende internationale verzendmogelijkheden aan om aan uw behoeften te voldoen.

Zodra uw bestelling is verzonden, krijgt u een trackingnummer zodat u de voortgang van uw levering kunt volgen.We bieden ook verzendverzekering tegen een extra vergoeding om extra bescherming te bieden voor uw bestelling.

Douane en rechten

Voor internationale bestellingen dient u er rekening mee te houden dat de douane en rechten van toepassing kunnen zijn.

Als u vragen of bezorgdheid heeft over ons verpakkings- en verzendproces, neem dan gerust contact met ons op.We zijn toegewijd aan het leveren van uitstekende klantenservice en zorgen ervoor dat uw High Layer PCB's veilig en op tijd arriveren.
