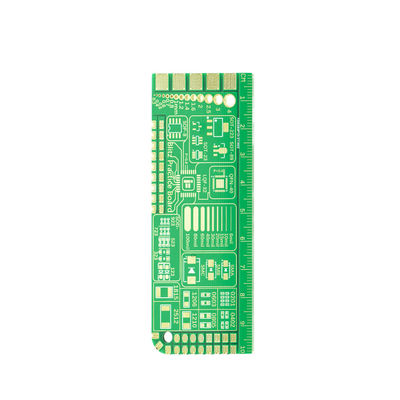

Meerlaagse printplaat van 0,2 mm-6,0 mm koper 1/3 oz tot 2 oz

Productbeschrijving:

Onze High Density Interconnect PCB is ontworpen om aan de hoogste industriestandaarden te voldoen en is Rohs Compliant, waardoor het veilig is voor gebruik in elke toepassing.De High Layer PCB is gemaakt met de beste materialen en de nieuwste productietechnieken, zodat u de best mogelijke prestaties en betrouwbaarheid krijgt.

Het High Layer PCB is ontworpen met een minimale zijde-schermvrijheid van 0,15 mm, waardoor het gemakkelijk is om de verschillende componenten op het bord te lezen en te identificeren.De minimale lijnbreedte en de afstand van 3 mil / 3 mil zorgt ervoor dat het bord zelfs de meest complexe en ingewikkelde ontwerpen kan onderbrengen zonder verlies van kwaliteit of prestaties.

Onze High Layer PCB is de perfecte oplossing voor uw volgende project, of u nu een complex elektronisch systeem of een eenvoudig circuit ontwerpt.je kunt je PCB in de hand hebben en in geen tijd klaar zijn om te gebruiken.

Bestel vandaag nog uw High Layer Printed Wiring Board en ervaar het verschil dat onze High Layer Circuit Board kan maken in uw volgende project.

Kenmerken:

• Naam van het product: hooglaagse PCB-platen
• Kleur: Wit, Zwart, Geel
• Min. Lijnbreedte/afstand: 3 mil / 3 mil
• Koperen dikte: 1/3 oz tot 2 oz
• Aantal lagen: hooglaagse meerlaagse plaat
• RoHS-conform: Ja

Technische parameters:

Toepassingen:

De High Layer Multi-level PCB wordt vaak gebruikt in high-speed computing, luchtvaart, medische apparaten en militaire toepassingen.Het bord is ontworpen met geavanceerde materialen en technologie om hoge betrouwbaarheid te garanderenDe structuur van het bord is zodanig dat het meerdere lagen van circuits kan bevatten, waardoor het geschikt is voor complexe elektronische apparaten.

De High Layer Multilayer PCB is ontworpen om te voldoen aan de eisen van hoogwaardige elektronische apparaten.15 mm en een minimale losmaskervrijheid van 0De minimale gatgrootte is 0,2 mm, en de minimale lijnbreedte/afstand is 3 mil / 3 mil.Deze specificaties zijn van cruciaal belang om ervoor te zorgen dat het bord de complexe circuits van moderne elektronische apparaten kan ondersteunen.

De High Layer Multilayer PCB wordt vaak gebruikt in toepassingen die hoge snelheid gegevensoverdracht vereisen, zoals in data servers, routers en andere netwerkapparaten.Het wordt ook gebruikt in medische apparaten die hoge precisie en nauwkeurigheid vereisenBovendien wordt het High Layer Multilayer PCB gebruikt in militaire toepassingen, zoals radar- en communicatiesystemen.

De High Layer Multilayer PCB is ontworpen met geavanceerde materialen zoals FR-4, die uitstekende isolatie eigenschappen biedt om elektrische interferentie te voorkomen.Het bord is ook ontworpen met een hoog niveau van precisie en nauwkeurigheid om ervoor te zorgen dat de schakelingen zijn geoptimaliseerd voor een hoge prestatiesHet bord is ook ontworpen om hoge temperaturen en andere omgevingsfactoren te weerstaan, waardoor het geschikt is voor gebruik onder extreme omstandigheden.

Over het algemeen is het High Layer Multilayer PCB een cruciaal onderdeel in moderne elektronische apparaten die hoge prestaties, precisie en betrouwbaarheid vereisen.de vraag naar dit type PCB zal blijven groeienHet zal een essentieel onderdeel blijven van de ontwikkeling van complexe elektronische apparaten.

Aanpassing:

• Kleur: Wit, Zwart, Geel
• Dikte van het bord: 0,2 mm tot 6,0 mm
• Materiaal: FR-4
• Koperen dikte: 1/3 oz tot 2 oz
• Soldeermask Kleur: Groen, Blauw, Zwart, Rood, Geel, Wit

Onze diensten voldoen aan de aanpassingsbehoeften van High Density Interconnect Board en Multi Layer PCB's om u van de beste kwaliteit producten te voorzien.

Ondersteuning en diensten:

Onze technische ondersteuning en diensten voor PCB-producten met een hoge laag omvatten:

• Ontwerpbeoordeling en optimalisatie
• Ontwikkeling en testen van prototypes
• Productieadvies en -begeleiding
• Kwaliteitscontrole en -inspectie
• Reparatie- en onderhoudsdiensten
• Technische documentatie en opleiding

We hebben een team van ervaren ingenieurs en technici die zich inzetten voor het leveren van top technische ondersteuning en diensten aan onze klanten.Of u nu hulp nodig heeft bij het ontwerpen van een complex PCB of bij het oplossen van een productieprobleemWe zijn hier om u te helpen bij elke stap.

Verpakking en verzending:

Verpakking:

• Het High Layer PCB-product zal in een stevige kartonnen doos worden verpakt om een veilig vervoer te garanderen.
• Het PCB wordt in een antistatische zak geplaatst om schade door statische elektriciteit te voorkomen.
• De verpakking zal worden verzegeld met duurzame tape om het veilig te houden tijdens de verzending.

Verzending van het product:

• Zodra de bestelling is bevestigd, zal het High Layer PCB product binnen 2-3 werkdagen worden verzonden.
• Het product wordt verzonden via een betrouwbare koeriersdienst om tijdige levering te garanderen.
• Een trackingnummer wordt aan de klant verstrekt om de status van de zending te volgen.

Vragen:

A: Het High Layer PCB-product kan maximaal 30 lagen hebben.

A: De standaard koperdikte voor het High Layer PCB-product is 1 oz.

A: De minimale tracebreedte en -afstand voor het High Layer PCB-product is 3 mil.

A: De maximale beschikbare bordgrootte voor het High Layer PCB-product is 20 inch bij 20 inch.

A: De doorlooptijd voor het High Layer PCB product is meestal 5-7 werkdagen.
