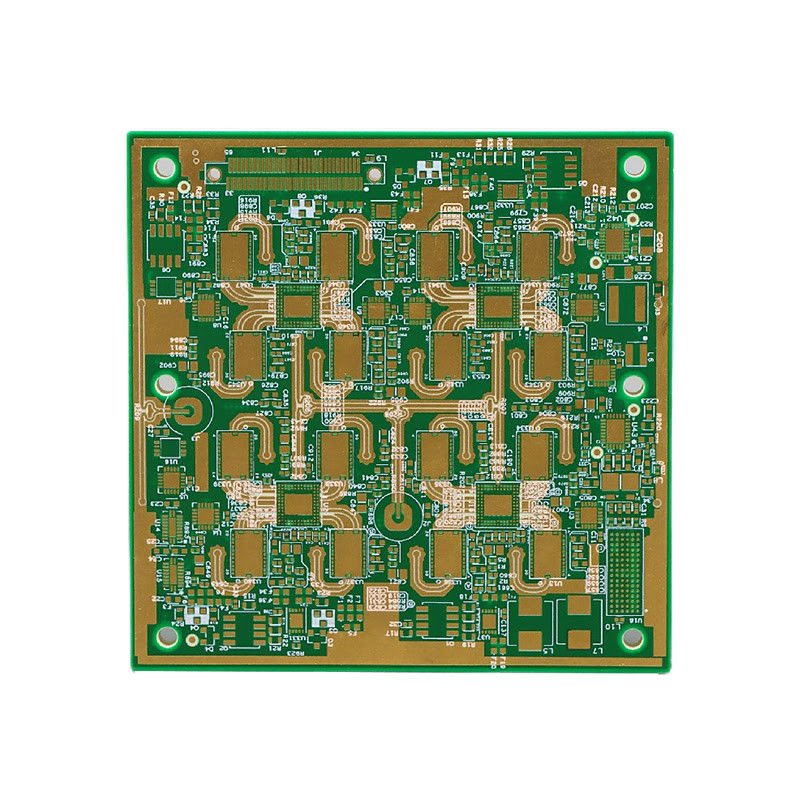

Onderdompeling tin meerlaagse pcb productie Min Hole Grootte 0.2mm

Onderdompeling tin meerlaagse pcb productie Min Hole Grootte 0.2mm

Merknaam: Ben Qiang
Modelnummer: FR-4/Rogers
MOQ: 1 PCS
Prijs: custom made
Betalingsvoorwaarden: Bankoverschrijving/Alipay/PayPal
Toeleveringsvermogen: 200,000 vierkante meter/jaar
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO/TS16949/RoHS/TS16949
Levertyd:
3-5 dagen
Min. Lijnbreedte/afstand:
3mil/3mil
Min. Afscheidingsmogelijkheid voor zijderuimte:
0.15 mm
dikte van koper:
1/3 oz tot 2 oz
Materiaal:
FR-4
Min. Grootte van het gat:
0.2 mm
Impedantiebeheersing:
- Ja, dat klopt.
RoHS-conform:
- Ja, dat klopt.
Verpakking Details:
Vacuümverpakkingen met luchtkralen
Levering vermogen:
200,000 vierkante meter/jaar
Markeren:

Vervaardiging van meerlaagse PCB's van onderdompelingstenen

,

Multilayer PCB Manufacturing 0.2 mm gat

,

Multilayer pcb-assemblage 0.2 mm Gat

Productbeschrijving

Hoge laag PCB met minimaal soldeermaskovertrek van 0,1 mm en hoog laaggetal

Productbeschrijving:

Productoverzicht: PCB met hoge laag

De High Layer PCB is een printplaat van hoog niveau die gebruikmaakt van geavanceerde laag- en hoogdichtheidsinterconnecttechnologie om hoge prestaties en betrouwbaarheid te bereiken.Het bord is ontworpen voor toepassingen die complexe en compacte ontwerpen vereisen, waardoor het ideaal is voor gebruik in een breed scala aan industrieën, waaronder ruimtevaart, telecommunicatie, geneeskunde en meer.

Belangrijkste productkenmerken:
  • Geavanceerde laag PCB:De High Layer PCB is ontworpen met meerdere lagen, variërend van 6 tot 12 lagen, om complexe en compacte ontwerpen te kunnen onderbrengen.met een vermogen van meer dan 10 W,.
  • PCB's van hoog niveau:Onze High Layer PCB's worden vervaardigd met de hoogste kwaliteit materialen en state-of-the-art productieprocessen.Het maakt het een prima keuze voor kritieke toepassingen..
  • Elite laag circuit board:De High Layer PCB wordt beschouwd als een elite laag circuit board vanwege zijn geavanceerde technologie en superieure prestaties.en hoogvermogen toepassingen met gemak, waardoor het een topkeuze is voor veeleisende projecten.
  • Hoge prestaties:De High Layer PCB is ontworpen om uitzonderlijke prestaties te leveren, met een minimale lijnbreedte en afstand van 3 mil / 3 mil.het geschikt maken voor toepassingen die hoge prestatieniveaus vereisen.
  • Hoge betrouwbaarheid:De High Layer PCB is gebouwd om de meest veeleisende omgevingen en toepassingen te weerstaan.en mechanische sterkteDit zorgt ervoor dat het bord zijn prestaties en betrouwbaarheid kan behouden, zelfs onder extreme omstandigheden.
Technische specificaties
  • Min. Lijnbreedte/afstand:3 ml/3 ml
  • Koperen dikte:1/3 oz tot 2 oz
  • Oppervlakte afwerking:HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
  • Min Hoolgrootte:0.2 mm
  • Materiaal:FR-4
Opties voor oppervlakteafwerking:

De High Layer PCB biedt een verscheidenheid aan oppervlakteafwerkingsopties om aan de specifieke behoeften van verschillende toepassingen te voldoen.

  • HASL (Hot Air Solder Leveling):Dit is de meest voorkomende oppervlakteafwerking voor PCB's. Het gaat om het coachen van het bord met een laag soldeer en het vervolgens glad maken met behulp van hete lucht.HASL biedt uitstekende soldeerbaarheid en is geschikt voor de meeste toepassingen.
  • ENIG (Electroless Nickel Immersion Gold):Deze optie voor oppervlakteafwerking bestaat uit het bekleden van het bord met een laag nikkel en vervolgens een laag goud.waardoor het ideaal is voor toepassingen met een hoge betrouwbaarheid.
  • OSP (Organic Soldability Preservative):OSP is een dunne laag organisch materiaal die op het koperen oppervlak van het bord wordt aangebracht om het te beschermen tegen oxidatie.Het biedt een vlak oppervlak voor het solderen en is geschikt voor loodvrije soldeerprocessen.
  • Onderdompeling zilver:Bij deze oppervlakteafwerking wordt het bord ondergedompeld in een zilveroplossing om een dunne laag zilver op het koperen oppervlak te creëren.Onderdompeling zilver biedt uitstekende geleidbaarheid en is ideaal voor hoogfrequente toepassingen.
  • Onderdompeling Tin:Net als onderdompeling zilver, onderdompeling tin omvat onderdompeling van het bord in een tin oplossing om een dunne laag tin op het koperen oppervlak te creëren.Onderdompeling tin biedt een goede soldeerbaarheid en is geschikt voor hoge dichtheid ontwerpen.

Over het algemeen is het High Layer PCB een topproduct dat geavanceerde technologie, hoge prestaties en betrouwbaarheid biedt.en superieure kwaliteit maken het een topkeuze voor een breed scala aan toepassingen, waardoor het een essentieel onderdeel is voor elk geavanceerd elektronisch apparaat.



Kenmerken:

  • Productnaam: PCB met hoge laag
  • Levertyd: 3-5 dagen
  • Dikte van het bord: 0,2 mm tot 6,0 mm
  • Min. Hoolgrootte: 0,2 mm
  • RoHS-conform: Ja
  • Soldeermask Kleur: Groen, Blauw, Zwart, Rood, Geel, Wit
  • met een breedte van niet meer dan 15 mm
  • Verfijnd laminaat
  • PCB's van hoge kwaliteit
  • Snelle doorlooptijd
  • Ultra dun
  • Kleine opening
  • Milieubescherming
  • Verschillende kleuren


Technische parameters:

Technische parameters PCB's met hoge lagen
Dikte van koper 1/3 oz tot 2 oz
Oppervlakte afwerking HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
RoHS-conform - Ja, dat klopt.
Dikte van het bord 0.2 mm tot 6.0 mm
Aantal lagen Hoogste laag
Impedantiebeheersing - Ja, dat klopt.
Min. Lijnbreedte/afstand 3 ml/3 ml
Min. Afscheidingsmogelijkheid voor zijderuimte 0.15 mm
Kleur van het soldeermasker Groen, Blauw, Zwart, Rood, Geel, Wit
Kleur van zijde Wit, Zwart, Geel


Toepassingen:

PCB's met een hoge laag: hoogwaardige, premium en superieure gedrukte bedradingsplaten

De High Layer PCB is een hoogwaardig, premium niveau gedrukt bedradingsbord dat gebruikmaakt van geavanceerde technologie om superieure prestaties te bieden in hoogfrequente toepassingen.Dit product is ontworpen om te voldoen aan de eisen van moderne elektronische apparaten die hoge snelheid en hoge dichtheid circuitry vereisen, waardoor het een essentieel onderdeel is voor verschillende industrieën zoals telecommunicatie, luchtvaart, medische apparatuur en meer.

Impedantieregeling voor nauwkeurige signaaloverdracht

Een van de belangrijkste kenmerken van de High Layer PCB is de impedantieregeling, die een nauwkeurige signaaloverdracht mogelijk maakt en het risico op signaalvervorming vermindert.Dit maakt het ideaal voor hoogfrequente toepassingen die een nauwkeurige en betrouwbare gegevensoverdracht vereisen, zoals draadloze communicatiesystemen en radarapparatuur.

Min. Hoolgrootte van 0,2 mm voor dicht en compact ontwerp

De High Layer PCB heeft een minimale gaatemafmeting van 0,2 mm, wat het mogelijk maakt om dichte en compacte ontwerpen te maken.Dit is met name gunstig voor miniaturiseerde elektronische apparaten die een hoge mate van functionaliteit vereisen op een beperkte ruimte, zoals smartphones, tablets en draagbare technologie.

Koperen dikte van 1/3 oz tot 2 oz voor verbeterde geleidbaarheid

Met een koperdikte van 1/3 oz tot 2 oz biedt het High Layer PCB een verbeterde geleidbaarheid voor betere prestaties en betrouwbaarheid.Deze eigenschap is met name nuttig voor toepassingen met een hoog vermogen die een efficiënte warmteafvoer en een stabiele stroomtoevoer vereisen, zoals stroomvoorzieningen en industriële apparatuur.

Min. Soldeermaskervrijheid van 0,1 mm voor bescherming en isolatie

Het High Layer PCB heeft ook een minimale soldeermaskengerechtigde afstand van 0,1 mm, die bescherming en isolatie biedt voor de onderliggende circuits.,zelfs in ruwe omgevingen of blootstelling aan vocht en verontreinigende stoffen.

Een verscheidenheid aan kleuren van soldeermaskers voor aanpassing

Om aan de uiteenlopende behoeften van verschillende toepassingen te voldoen, is het High Layer PCB verkrijgbaar in een verscheidenheid aan soldeermaskerkleuren, waaronder groen, blauw, zwart, rood, geel en wit.Dit maakt aanpassing en personalisatie mogelijk, waardoor het geschikt is voor een breed scala aan elektronische apparaten met verschillende ontwerpeesthetieken.

Geschikt voor hoogfrequente toepassingen in verschillende industrieën

De High Layer PCB is een veelzijdig product dat in verschillende industrieën voor hoogfrequente toepassingen kan worden gebruikt.Dankzij zijn geavanceerde technologie en uitstekende prestaties is het een essentieel onderdeel van moderne elektronische apparatenVan consumentenelektronica tot industriële apparatuur is dit product de ideale keuze voor hoogwaardige, premium-niveau en superieure gedrukte bedradingsplaten.

Conclusies

De High Layer PCB is een top-of-the-line product dat hoogwaardige, premium niveau, en superieure prestaties biedt voor high-frequency toepassingen.koperen dikte optiesHet is geschikt voor een breed scala van industrieën en elektronische apparaten.de High Layer PCB zal een cruciale rol spelen bij het voldoen aan de eisen van moderne elektronische apparaten voor hogesnelheids- en hoogdichtheidscircuits.



Aanpassing:

Aanpassingsdiensten voor PCB's met een hoge laag

Onze High Layer PCB biedt een hoogwaardige oplossing voor uw geavanceerde elektronische behoeften.Daarom bieden wij een reeks aanpassingsdiensten aan om aan uw specifieke eisen te voldoen..

Min. Hoolgrootte: 0,2 mm

Onze High Layer PCB's kunnen een minimale gatgrootte van 0,2 mm bevatten, zodat zelfs de meest ingewikkelde ontwerpen nauwkeurig worden gereproduceerd.

Opties voor oppervlakteafwerking

We bieden een verscheidenheid aan oppervlakteafwerking opties om aan uw specifieke behoeften te voldoen, waaronder:

  • HASL
  • ENIG
  • OSP
  • Zilver met onderdompeling
  • Onderdompeling van tin

Elke afwerking is zorgvuldig geselecteerd voor duurzaamheid, geleidbaarheid en compatibiliteit met uw unieke toepassing.

RoHS-conform

Onze High Layer PCB is volledig RoHS-compliant, zodat uw producten voldoen aan de internationale milieu- en veiligheidsnormen.

Min. Loedermaskervrijheid: 0,1 mm

We begrijpen het belang van een precieze losmaskervrijheid om de functionaliteit en betrouwbaarheid van uw pcb te garanderen.Dit geeft u het vertrouwen dat uw PCB zal presteren volgens de hoogste normen.

Impedantiebeheersing

Met onze geavanceerde productieprocessen kunnen we een precieze impedantiebeheersing bieden voor uw High Layer PCB.

Kies voor onze aanpassingsdiensten voor uw High Layer PCB en ervaar het hoogste niveau van kwaliteit, precisie en betrouwbaarheid voor uw geavanceerde laminaatplatenbehoeften.



Verpakking en verzending:

Verpakking en verzending van PCB's met een hoge laag

Onze PCB's worden zorgvuldig verpakt en verzonden om een veilige levering aan onze klanten te garanderen.

  • Verpakking:
    • Alle PCB's zijn verpakt in antistatische zakken om schade door statische elektriciteit tijdens het vervoer te voorkomen.
    • Er worden meerdere lagen bubbelfolie en schuim gebruikt om de PCB's te dempen en te beschermen.
    • De antistatische zakken worden vervolgens in stevige kartonnen dozen geplaatst om de PCB's verder te beschermen.
    • De dozen zijn met hoogwaardige tape verzegeld om schade of verlies tijdens de verzending te voorkomen.
  • Vervoer:
    • We bieden verschillende verzendmogelijkheden aan om aan de behoeften van onze klanten te voldoen, waaronder lucht-, zee- en landvervoer.
    • We werken samen met betrouwbare scheepvaartmaatschappijen om de tijdige en veilige levering van onze producten te verzekeren.
    • Alle zendingen worden gevolgd en klanten ontvangen een trackingnummer om de status van hun bestelling te controleren.
    • De scheepvaartmaatschappij zal eventueel duidelijke instructies voor de behandeling krijgen om de PCB's veilig te kunnen bezorgen.
