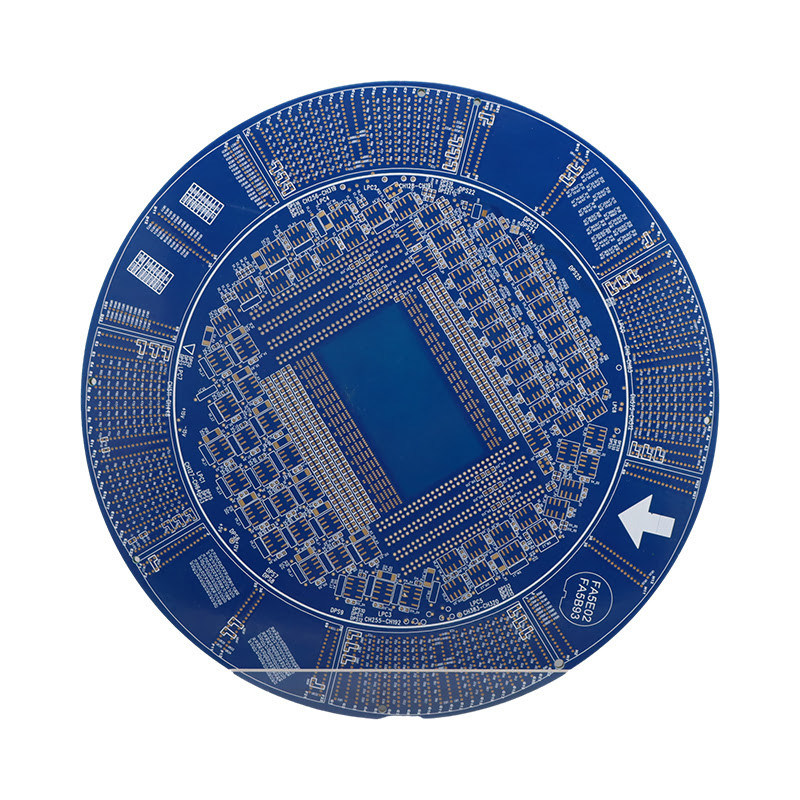

Onderdompeling Zilver hooglaagse PCB meerlaagse circuit board OSP oppervlak

Productbeschrijving:

De High Layer PCB, ook wel bekend als Upper-tier printed circuitry of High-floor circuit board, is een superieure printed wiring board die is ontworpen voor geavanceerd circuit design.

De High Layer PCB heeft een hoog laaggetal, waardoor het ideaal is voor complexe en hoogwaardige elektronische apparaten.dit pcb is in staat om hoge snelheidsignalen te verwerken en betrouwbare prestaties te leveren.

Een van de belangrijkste kenmerken van de High Layer PCB is de impedantiebeheersing.het minimaliseren van signaalinterferentie en het garanderen van optimale prestaties.

De High Layer PCB is ook RoHS-compliant en voldoet aan de milieu- en veiligheidsvoorschriften.

Als het gaat om lijnbreedte en afstand, stelt de High Layer PCB de lat hoog met een minimum van 3 mil voor beide.perfect voor miniaturiseerde elektronische apparaten.

De kleurenopties voor het soldeermask voor het High Layer PCB zijn groen, blauw, zwart, rood, geel en wit.Dit voegt niet alleen esthetische aantrekkingskracht toe, maar helpt ook bij het identificeren en organiseren van verschillende circuits.

Kortom, het High Layer PCB is een topproduct dat een hoog laaggetal, impedantiebeheersing, RoHS-naleving en een nauwkeurige lijnbreedte en -spacing biedt.Het geavanceerde circuitontwerp maakt het een superieure keuze voor veeleisende elektronische toepassingen, waardoor het een goede optie is voor ingenieurs en ontwerpers.

Kenmerken:

• Productnaam: PCB met hoge laag
• Min. Loedermaskervrijheid: 0,1 mm
• Oppervlakte afwerking:
  • HASL
  • ENIG
  • OSP
  • Zilver met onderdompeling
  • Onderdompeling van tin
• Levertyd: 3-5 dagen
• Kleur:
  • Wit
  • Zwart
  • Geel
• Materiaal: FR-4

Belangrijkste kenmerken:

• Geavanceerd laag PCB-ontwerp
• met een breedte van niet meer dan 15 mm
• PCB-materiaal van hoge kwaliteit
• Afsluiting van dunne soldeermasker voor nauwkeurige circuits
• Verscheidene mogelijkheden voor de afwerking van het oppervlak voor specifieke behoeften
• Korte doorlooptijd voor efficiënte productie
• Aanpasbare zijschermkleur voor merkgebruik
• Duurzaam FR-4 materiaal voor betrouwbare prestaties

Technische parameters:

Toepassingen:

High Layer PCB, ook wel Advanced Layer PCB genoemd, is een geavanceerd laminaatbord dat is ontworpen om te voorzien in de hoogwaardige elektronische apparaten.Met zijn elite laag circuit board en high-density interconnect technologie, is dit product een populaire keuze geworden bij industrieën die de hoogste precisie en betrouwbaarheid vereisen.

High Layer PCB wordt veel gebruikt in verschillende industrieën, vooral diegenen die hoge snelheid signaaloverdracht en complexe circuits vereisen.

• Communicatie-industrie:High Layer PCB's worden veel gebruikt in de communicatie-industrie voor hogesnelheidsgegevensoverdracht in apparaten zoals routers, switches en hubs.
• Automobiele industrie:Met het toenemende gebruik van elektronische componenten in moderne voertuigen worden High Layer PCB's gebruikt in geavanceerde rijhulpsystemen, infotainmentsystemen en andere elektronische besturingseenheden.
• Luchtvaartindustrie:PCB's met een hoge laag zijn essentieel in de lucht- en ruimtevaartindustrie, waar hoogwaardige elektronische apparaten nodig zijn voor navigatie-, communicatie- en besturingssystemen in vliegtuigen en ruimteschepen.
• Medische industrie:In de medische industrie worden High Layer PCB's gebruikt in medische apparatuur zoals MRI-machines, pacemakers en defibrillatoren, waar precisie en betrouwbaarheid van het grootste belang zijn.

High Layer PCB staat bekend om zijn uitzonderlijke kwaliteit en geavanceerde technologie.

• Hoog laaggetal:Zoals de naam al doet vermoeden, hebben High Layer PCB's een hoog laaggetal, variërend van 8 tot 24 lagen.die geschikt zijn voor geavanceerde elektronische apparaten.
• Koperen dikte:PCB's met een hoge laag bieden een breed scala aan koperdikteopties, van 1/3 oz tot 2 oz, om aan verschillende ontwerpvereisten te voldoen.
• Kleur:De kleuropties voor zijderappen voor High Layer PCB's omvatten wit, zwart en geel, wat flexibiliteit in het ontwerp biedt en het gemakkelijker maakt om verschillende componenten op het bord te identificeren.
• Min. Soldeermasker vrijstelling:High Layer-PCB's hebben een minimale losmaskervrijheid van 0,1 mm, wat zorgt voor nauwkeurig en nauwkeurig solderen, zelfs voor kleine onderdelen.
• Impedantieregeling:Het gebruik van impedantieregelingstechnologie in PCB's met een hoge laag zorgt voor een stabiele en betrouwbare signaaloverdracht, waardoor ze geschikt zijn voor hogesnelheidsgegevensoverdracht.

Met zijn geavanceerde technologie en uitzonderlijke kenmerken speelt PCB's een cruciale rol in de werking van hoogwaardige elektronische apparaten in verschillende industrieën.dit product is een go-to keuze geworden voor industrieën die precisie vereisenAls het gaat om high-density interconnects en complexe circuits, zijn High Layer PCB's de beste keuze voor ingenieurs en ontwerpers over de hele wereld.

Aanpassing:

Met onze geavanceerde fabricage mogelijkheden en aanpassingsmogelijkheden, kunnen we u helpen met het opstellen van een complexe en hoogwaardige elektronica.Wij kunnen u voorzien van een geavanceerd laminaatbord dat aan uw specifieke behoeften voldoet.

• HASL (Hot Air Solder Leveling)
• ENIG (electroless Nickel Immersion Gold)
• OSP (organisch soldeerbaar conserveringsmiddel)
• Zilver met onderdompeling
• Onderdompeling van tin

Onze High Layer PCB's kunnen kleine en nauwkeurige componenten bevatten met een minimale gatgrootte van 0,2 mm. Dit zorgt voor meer flexibiliteit in het ontwerp en meer functionaliteit voor uw elektronische apparaten.

• Wit
• Zwart
• Geel

Onze High Layer PCB's zijn speciaal ontworpen voor hoogdichte en complexe circuitontwerpen, met een laaggetal van 6 tot 40 lagen.Dit maakt een efficiënter gebruik van de ruimte en een betere signaalintegriteit mogelijk..

We gebruiken geavanceerde productietechnieken en apparatuur om een minimale lijnbreedte en afstand van 3 millimeter te bereiken.met als resultaat een superieure gedrukte bedradingsplaat.

Met onze High Layer PCB-aanpassingsservice kunt u hoge kwaliteit en betrouwbare printplaten verwachten voor uw meest veeleisende toepassingen.Neem vandaag nog contact met ons op om meer te weten te komen over hoe wij aan uw specifieke eisen kunnen voldoen..

Verpakking en verzending:

Hoge laag PCB is een gevoelig elektronisch product dat speciale verpakking en verzending vereist om de veilige aankomst bij de klant te verzekeren.Hier zijn de stappen die we nemen om onze PCB's te verpakken en te verzenden.:

• Allereerst worden alle onderdelen van het hooglaagse PCB zorgvuldig geïnspecteerd en getest om ervoor te zorgen dat ze in goede staat zijn.
• Vervolgens wordt het PCB in een antistatische zak geplaatst om schade door statische elektriciteit te voorkomen.
• Vervolgens wordt het PCB in een met schuim beklede doos geplaatst om het te dempen en te beschermen tijdens het vervoer.
• Als het PCB fragiele onderdelen heeft, worden deze afzonderlijk in bubbelfolie ingepakt en in de doos geplaatst.
• Vervolgens wordt de doos verzegeld met tape en wordt er de naam van het product en de verzendgegevens op aangebracht.

We zijn erg voorzichtig bij het verzenden van onze PCB's om ervoor te zorgen dat ze veilig en op tijd arriveren.

• Zodra het product is verpakt, wordt het overgedragen aan onze vertrouwde verzendpartner.
• Onze verzendpartner gebruikt veilige en betrouwbare transportmethoden om het product naar het adres van de klant te bezorgen.
• We geven de klant een trackingnummer zodat hij de status van zijn zending kan controleren.
• Bij aankomst is de handtekening van de klant vereist om de levering te bevestigen en ervoor te zorgen dat het product in goede staat wordt ontvangen.

Met onze zorgvuldige verpakking en betrouwbare verzendmethoden kunnen klanten erop vertrouwen dat hun PCB's in perfecte staat aankomen.

Vragen:

• Verhoogde flexibiliteit van het ontwerp: PCB's met een hoge laag zorgen voor complexere en compacter ontwerpen vanwege het hogere aantal lagen.
• Verbeterde signaalintegriteit: met meer lagen is er minder crosstalk en interferentie tussen signalen, wat resulteert in een betere algehele prestatie.
• Hogere dichtheid: PCB's met een hoge laag kunnen meer componenten op een kleiner gebied bevatten, waardoor ze ideaal zijn voor miniaturiseerde apparaten.
• Beter thermisch beheer: de extra lagen bieden meer ruimte voor warmteafvoer, waardoor een betere temperatuurregeling en betrouwbaarheid worden gewaarborgd.
• Gereduceerd lawaai: De meerdere lagen fungeren als schilden, waardoor het geluidsniveau wordt verminderd en de kwaliteit van het signaal wordt verbeterd.

• Signaalintegrititeit: het ontwerp moet zorgen voor minimale interferentie tussen signalen om een communicatie van hoge kwaliteit te behouden.
• Thermische beheersing: Er moet worden gekeken naar een adequate afstand en een juiste plaatsing van de onderdelen om de warmte effectief te verdrijven.
• Verdeling van stroom: het stroomdistributienet moet zorgvuldig worden ontworpen om alle componenten een stabiel en voldoende stroomverbruik te bieden.
• Crosstalk: er moeten maatregelen worden genomen om crosstalk tussen signalen tot een minimum te beperken, zoals het gebruik van grondvlakken en signalenroutingtechnieken.
• Vervaardigbaarheid: het ontwerp moet worden geoptimaliseerd voor een efficiënte productie om kosten te verlagen en kwalitatief hoogwaardige producten te garanderen.
