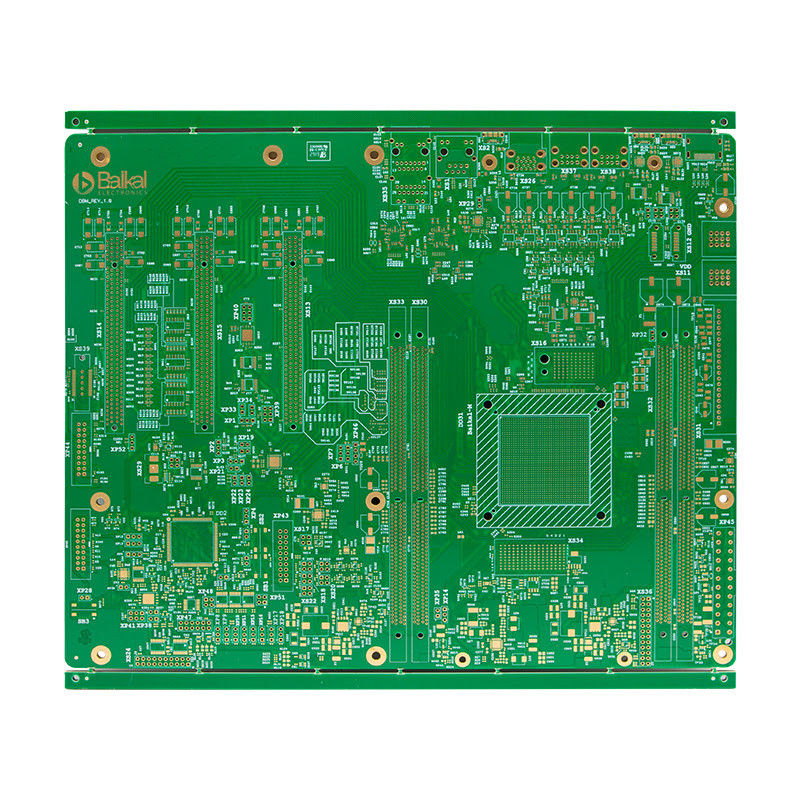

FR 4 Hdi Multilayer PCB met onderdompeling zilveren oppervlak afwerking

Productbeschrijving:

De High Layer PCB is een high density interconnect board ontworpen voor high performance toepassingen.Dit bord kan complexe en veeleisende ontwerpen aan., waardoor het de beste keuze is voor industrieën zoals lucht- en ruimtevaart, telecommunicatie en medische apparatuur.

De High Layer PCB is een meerlagig bord dat bestaat uit meerdere lagen van kopersporen, gelatineerd met isolatielagen.met een vermogen van meer dan 50 W,Dit resulteert in een kleiner en compacter bord, met behoud van hoge prestatievermogen.

De High Layer PCB is verkrijgbaar met een verscheidenheid aan oppervlakteafwerking opties om te voldoen aan verschillende toepassingsvereisten.

• HASL (Hot Air Solder Leveling)
• ENIG (electroless Nickel Immersion Gold)
• OSP (organisch soldeerbaar conserveringsmiddel)
• Zilver met onderdompeling
• Onderdompeling van tin

Elke oppervlakteafwerking biedt zijn eigen voordelen, zoals verbeterde soldeerbaarheid, corrosiebestendigheid en kosteneffectiviteit.

De High Layer PCB biedt ook een verscheidenheid aan kleuropties voor etikettering en identificatie.

• Wit
• Zwart
• Geel

Deze kleuren zijn goed zichtbaar en duurzaam, waardoor een duidelijke en gemakkelijk leesbare etikettering op het bord wordt gewaarborgd.

De High Layer PCB is verkrijgbaar in een scala aan platendiktes, van 0,2 mm tot 6,0 mm. Dit zorgt voor flexibiliteit in ontwerp en de mogelijkheid om aan specifieke eisen voor verschillende toepassingen te voldoen.

Met de High Layer PCB is impedantiebeheersing mogelijk, waardoor de nauwkeurigheid en stabiliteit van de signaaloverdracht wordt gewaarborgd.waar zelfs kleine variaties in de impedantie signaldistorsies kunnen veroorzaken.

Het PCB met hoge laag voldoet aan de voorschriften van RoHS (Restriction of Hazardous Substances) en zorgt ervoor dat het vrij is van gevaarlijke stoffen zoals lood, kwik en cadmium.Dit maakt het milieuvriendelijk en veilig voor gebruik in verschillende industrieën.

• Een hoog laaggetal zorgt voor complexere en compacter ontwerpen
• Interconnectie met hoge dichtheid voor betere prestaties
• Een breed scala aan oppervlakteafwerking en zijdefilterkleuren
• Flexible plaatdikte-opties
• Impedantieregeling voor nauwkeurige signaaloverdracht
• RoHS-conform voor milieuvriendelijkheid

De High Layer PCB is de perfecte keuze voor hoogwaardige toepassingen die een compact en betrouwbaar bord vereisen.en naleving van de industrievoorschriftenKies de High Layer PCB voor je volgende project en ervaar het verschil dat het kan maken.

Kenmerken:

1. Productnaam: PCB met hoge laag
2. Aantal lagen: hoge laag
3. Koperen dikte: 1/3 oz tot 2 oz
4. Min. Loedermaskervrijheid: 0,1 mm
5. Min. zijdecreenvrijheid: 0,15 mm
6. RoHS-conform: Ja

Technische parameters:

Toepassingen:

High Layer PCB, ook wel bekend als High Layer Printed Wiring Board of High Layer Printed Circuit Board, is een state-of-the-art product dat de wereld van elektronische apparaten transformeert.Met zijn geavanceerde functies en superieure prestaties, is het de keuze voor ingenieurs, ontwerpers en fabrikanten in verschillende industrieën.

• Dikte van het bord:Onze High Layer PCB's zijn van 0,2 mm tot 6,0 mm dik, wat ze geschikt maakt voor een breed scala aan toepassingen.De dikte van het circuitbord is cruciaal omdat het de stijfheid en stabiliteit van het circuitbord bepaalt.
• Min Hoolgrootte:Met een minimale gatgrootte van 0,2 mm bieden onze High Layer PCB's een nauwkeurige boor, waardoor de componenten perfect passen.waardoor het ideaal is voor complexe ontwerpen.
• Min. zijdefiltervrijstelling:Onze High Layer PCB's beschikken over een minimale zijschermvrijheid van 0,15 mm, wat zorgt voor leesbaar en nauwkeurig afdrukken op het bord.Dit maakt het gemakkelijker voor ingenieurs en technici om te identificeren en te werken met verschillende componenten op het bord.
• Kleur:We bieden een verscheidenheid aan zijde-scherm kleuren voor onze High Layer PCB's, waaronder wit, zwart en geel.het maken van het circuitplan gemakkelijker te lezen en te begrijpen.
• Koperen dikte:Onze High Layer PCB's zijn voorzien van koperen dikte opties variërend van 1/3 oz tot 2 oz. Dit bepaalt de hoeveelheid stroom die het bord kan verwerken en het niveau van signaal integriteit dat het kan behouden,een vermogen van meer dan 50 kVA,.

Dankzij zijn geavanceerde functies en superieure prestaties heeft High Layer PCB een breed scala aan toepassingen en kan het in verschillende scenario's worden gebruikt.

1. Consumentenelektronica:High Layer PCB's worden veel gebruikt in consumentenelektronica zoals smartphones, laptops, tablets en gameconsoles.en superieure prestaties maken ze ideaal voor deze apparaten.
2. Automobiele industrie:Met het toenemende gebruik van elektronische systemen in voertuigen worden PCB's van hoge laag essentieel in de automobielindustrie.deze platen worden gebruikt in verschillende onderdelen van een voertuig.
3. Industriële apparatuur:Industriële apparatuur zoals besturingspanelen, voedingsmiddelen en sensoren vereisen betrouwbare en robuuste printplaten.Het maakt ze een populaire keuze in de industriële sector..
4. Medische hulpmiddelenDe medische industrie vraagt om hoogwaardige en nauwkeurige elektronische apparaten, en High Layer PCB's zijn perfect geschikt voor deze eis.ultrasoonmachines, en patiëntenbewakingssystemen.
5. Luchtvaart en defensie:PCB's met een hoge laag worden ook veel gebruikt in de lucht- en ruimtevaart- en defensie-industrie.De strenge kwaliteitsnormen en de hoge prestatievereisten maken ze de voorkeur voor elektronische systemen in vliegtuigen, satellieten en militaire uitrusting.

Kortom, High Layer PCB is een game-changing product dat de wereld van circuit board technologie revolutioneert.het is de keuze voor een breed scala aan industrieën en toepassingenDe aanpasbare opties, zoals de dikte van het bord, de grootte van de gaten, de kleur van het zijscherm en de koperdikte, maken het geschikt voor verschillende ontwerp- en prestatievereisten.Naarmate de technologie vooruitgaat, High Layer PCB zal een cruciale rol blijven spelen in het voeden van de elektronische apparaten die onze wereld aansturen.

Aanpassing:

Deze aanpasbare High Layer PCB (High Density Interconnect Board) biedt een high density interconnect oplossing voor uw complexe elektronische ontwerpen.Deze PCB kan hoge stromen aan en zorgt voor uitstekende warmteverliesDe minimale lijnbreedte en afstand van 3 mil / 3 mil zorgt voor nauwkeurige en ingewikkelde circuits en als een Rohs compliant product, kunt u zeker zijn van de milieuvriendelijkheid.

• Koperen dikte: 1/3 oz tot 2 oz
• High Density Interconnect Board
• Min. Lijnbreedte/afstand: 3 mil / 3 mil
• RoHS-conform
• Oppervlakte: HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
• Min. zijdecreenvrijheid: 0,15 mm

Met onze High Layer PCB-aanpassingsservice hebt u de mogelijkheid om te kiezen uit verschillende oppervlakteafwerkingen, waaronder HASL, ENIG, OSP, Immersion Silver en Immersion Tin.Dit stelt u in staat om de beste afwerking voor uw specifieke toepassing en vereisten te selecterenBovendien zorgt de minimale zijschermvrijheid van 0,15 mm voor een duidelijke en nauwkeurige etikettering op uw pcb.

Onze High Density Interconnect Board is ideaal voor hooglaagse multi-level PCB ontwerpen, die u de nodige dichtheid en connectiviteit bieden voor uw complexe circuits.Vertrouw ons om een hoogwaardige en betrouwbare High Layer PCB te leveren die aan uw exacte specificaties en vereisten voldoet.

Verpakking en verzending:

Onze High Layer PCB's worden zorgvuldig verpakt en verzonden om een veilige levering aan onze klanten te garanderen.

• Elk PCB met een hoge laag is individueel ingepakt in antistatische zakken om te beschermen tegen elektrostatische ontladingen.
• De verpakt PCB's worden vervolgens in stevige kartonnen dozen geplaatst met een laag schokdemend schuim om schade tijdens het vervoer te voorkomen.
• Daarnaast gebruiken we vochtbestendige verpakkingsmaterialen om de PCB's te beschermen tegen omgevingsfactoren tijdens het verzenden.
• Voor grotere bestellingen gebruiken we pallets om de PCB's veilig op te stapelen en te transporteren.

We bieden verschillende verzendmogelijkheden aan om aan uw behoeften te voldoen:

• Standaard verzending: onze standaard verzendmethode is via lucht- of zeevracht, afhankelijk van de bestemming.
• Express verzending: voor dringende bestellingen bieden wij versnelde verzenddiensten aan.
• Internationale verzending: We verzenden onze High Layer PCB's wereldwijd om onze wereldwijde klanten te voorzien.

Zodra uw bestelling is verzonden, geven we u een trackingnummer zodat u de voortgang van uw levering kunt volgen.Ons team werkt nauw samen met onze verzendpartners om een tijdige en efficiënte levering van uw bestelling te garanderen..

Bij High Layer PCB zijn we erg voorzichtig met het verpakken en verzenden van onze producten om ervoor te zorgen dat ze in perfecte staat aankomen.

Vragen:

• V: Wat is PCB?
• A: PCB staat voor Printed Circuit Board. Het is een elektronisch basisbord dat elektrische componenten verbindt met geleidende lijnen.
• V: Wat is hooglaagse PCB?
• A: PCB's met een hoge laag zijn een type PCB met meerdere lagen geleidende lijnen, meestal meer dan vier lagen.
• V: Wat zijn de voordelen van hooglaag PCB?
• A: PCB's met een hoge laag bieden een hogere circuitsdichtheid, een betere signaalintegrititeit en minder elektromagnetische interferentie.
• V: Wat zijn de toepassingen van PCB's met een hoge laag?
• A: PCB's met een hoge laag worden vaak gebruikt in geavanceerde elektronische apparaten zoals computers, smartphones en medische apparatuur.
• V: Hoe wordt hooglaagse PCB vervaardigd?
• A: PCB's met een hoge laag worden vervaardigd met behulp van een combinatie van etsen, boren en lamineerprocessen.Voor de productie van PCB's met een hoge laag zijn gespecialiseerde apparatuur en geschoolde technici vereist.
