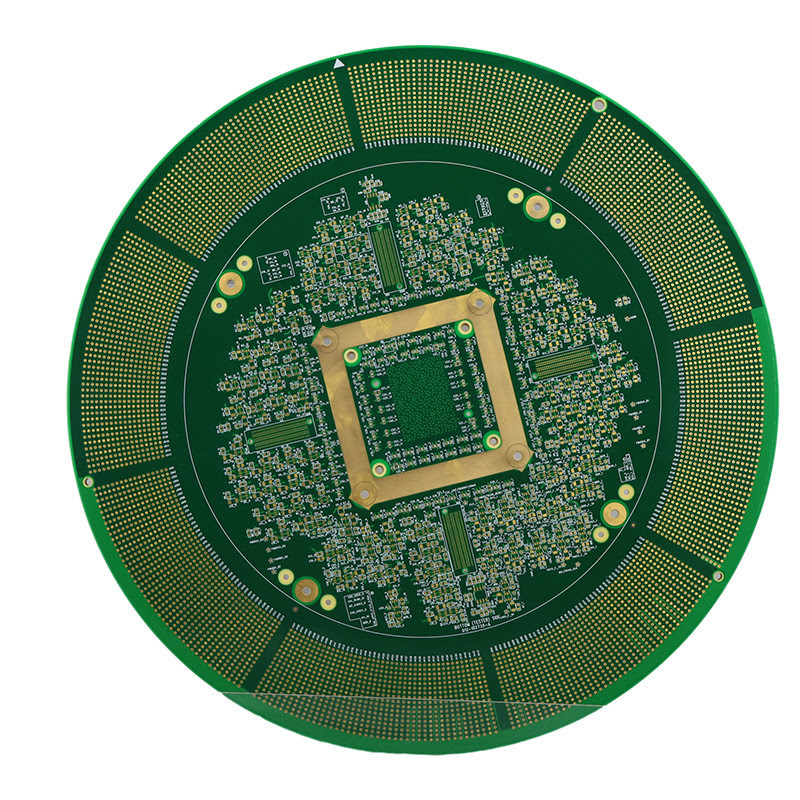

Hoge dichtheid Interconnect High Layer PCB 0.1mm Min Solder Mask Clearance

Productbeschrijving:

Kenmerken:

• Productnaam:PCB's met hoge lagen
• Aantal lagen:Hoogste laag
• Kleur van het soldeermasker:Groen, Blauw, Zwart, Rood, Geel, Wit
• Impedantieregeling:- Ja, dat klopt.
• Min. Lijnbreedte/afstand:3 ml/3 ml
• Koperen dikte:1/3 oz tot 2 oz
• Belangrijkste kenmerken:
  • PCB's met een hoge dichtheid
  • Hooglaag printplaat
  • PCB-platen met een hoge laag
  • HDI-PCB's

Technische parameters:

Toepassingen:

High Layer PCB, ook wel bekend als High Layer Multilayer Board, is een type printplaat (PCB) die is ontworpen voor complexe circuits met meerdere lagen geleidend materiaal.Deze geavanceerde pcb-technologie wordt veel gebruikt in verschillende toepassingen, met inbegrip van consumentenelektronica, medische hulpmiddelen, industriële apparatuur en meer.

Met een High Layer PCB, kunt u een hogere circuitsdichtheid, betere signaalintegrititeit en verbeterd thermisch beheer voor uw elektronische apparaten bereiken.Dit maakt het een ideale keuze voor hoogwaardige toepassingen die een efficiënte en betrouwbare werking vereisen.

• Levertyd:3-5 dagen
• Kleur:Wit, Zwart, Geel
• Aantal lagen:Hoogste laag
• Oppervlakte afwerking:HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
• Dikte van het bord:0.2 mm tot 6.0 mm

High-Layer PCB's zijn vooral handig in toepassingen die complexe schakelingen met hoge dichtheid nodig hebben.

• Consumentenelektronica:PCB's met een hoge laag worden veel gebruikt in consumentenelektronica zoals smartphones, laptops en tablets, waar de ruimte beperkt is en complexe circuits in een compact ontwerp moeten worden verpakt.
• Medische hulpmiddelenIn medische apparaten worden High Layer PCB's gebruikt om geavanceerde circuits te maken die precieze en nauwkeurige operaties kunnen uitvoeren.en echografieapparatuur.
• Industriële apparatuur:Industriële apparatuur, zoals robots, automatiseringssystemen en besturingspanelen, vereist complexe circuits met hoge dichtheid van onderlinge verbindingen voor een efficiënte en betrouwbare werking.PCB's met een hoge laag zijn een ideale keuze voor dergelijke toepassingen.

High Layer PCB's kunnen als prototype worden gemaakt om de functionaliteit en prestaties van het circuit te testen vóór massaproductie.Dit is vooral gunstig in toepassingen waar het circuitontwerp complex is en meerdere iteraties vereist voor optimalisatieHet High Layer PCB prototype stelt ingenieurs in staat om eventuele ontwerpfoute te identificeren en de nodige wijzigingen aan te brengen voordat het eindproduct wordt vervaardigd.Dit vermindert het risico op kostbare fouten en zorgt ervoor dat het eindproduct voldoet aan de gewenste specificaties.

Over het algemeen bieden High Layer PCB's een betrouwbare en efficiënte oplossing voor complexe schakelingen met hoge dichtheid.en een verscheidenheid aan oppervlakteafwerkingen, High Layer PCB's zijn een veelzijdig en veelgevraagd product voor verschillende industrieën.

Aanpassing:

We bieden aanpasbare oplossingen voor High Layer PCB, ook wel bekend als High Density Interconnect Board of High Density Interconnect PCB, om aan uw specifieke vereisten te voldoen en een superieure prestatie te leveren.Onze diensten zijn ontworpen om u de hoogste kwaliteit en betrouwbaarheid in de branche te bieden.

• Min. Lijnbreedte/afstand:3 ml/3 ml
• RoHS-conform:- Ja, dat klopt.
• Levertyd:3-5 dagen
• Oppervlakte afwerking:HASL, ENIG, OSP, onderdompeling zilver, onderdompeling tin
• Materiaal:FR-4

Ons ervaren team van experts gebruikt de nieuwste technologie en technieken om ervoor te zorgen dat uw High Layer PCB aan uw exacte specificaties voldoet.We begrijpen het belang van precisie en nauwkeurigheid in High Density Interconnect Boards, en we zijn vastbesloten om de beste resultaten te leveren voor uw project.

Met onze aanpasbare diensten hebt u de flexibiliteit om de materialen, oppervlakteafwerkingen en doorlooptijden te kiezen die het beste bij uw behoeften passen.Onze efficiënte processen en state-of-the-art apparatuur stellen ons in staat om uw aangepaste High Layer PCB op tijd en met de hoogste kwaliteit te leveren.

Investeer in onze aangepaste diensten voor High Layer PCB en ervaar het verschil in prestaties en betrouwbaarheid.

Verpakking en verzending:

High Layer PCB's worden zorgvuldig verpakt en verzonden om een veilige levering aan klanten te garanderen.Ons verpakkingsproces volgt industriestandaarden en beste praktijken om de delicate circuitboards te beschermen tijdens het transport.

Elk PCB met een hoge laag wordt eerst in antistatisch schuim gewikkeld om elektrostatische ontlading en schade aan de componenten te voorkomen.Vervolgens wordt het in een stevige kartonnen doos geplaatst met extra vulling voor schokdemperDe doos is verzegeld met hoogwaardige verpakkingstape om ervoor te zorgen dat het PCB veilig blijft tijdens het vervoer.

Voor internationale zendingen gebruiken we op maat gemaakte houten kratten voor extra bescherming en stabiliteit.ervoor zorgen dat de PCB's in perfecte staat aankomen.

Onze verzendpartners worden zorgvuldig geselecteerd voor hun betrouwbaarheid en efficiëntie bij het bezorgen van pakketten.inclusief expressbezorging voor dringende bestellingen.

Bij verzending ontvangt de klant een trackingnummer om de voortgang van zijn pakket te controleren.

We zijn erg voorzichtig in het verpakken en verzenden van onze High Layer PCB's om ervoor te zorgen dat ze in ongerepte staat bij onze klanten komen.

Vragen:

• V: Wat is het belangrijkste doel van PCB's met een hoge laag?
• A: Het belangrijkste doel van PCB's met een hoge laag is om een compacter en efficiënter circuitontwerp te bieden voor complexe elektronische apparaten.
• V: Wat zijn enkele voordelen van het gebruik van hooglaagse PCB's?
• A: Sommige voordelen van het gebruik van hooglaagse PCB's zijn onder meer een hogere dichtheid van componenten, een verminderde grootte en gewicht van het apparaat en een verbeterde signaalintegriteit.
• V: Hoeveel lagen heeft een hooglaagse PCB?
• A: PCB's met een hoge laag hebben meestal 6 of meer lagen, maar kunnen tot 50 of meer lagen hebben voor extreem complexe ontwerpen.
• V: Welke materialen worden gebruikt in hooglaagse PCB's?
• A: PCB's met een hoge laag zijn meestal gemaakt van glasvezel, koper en verschillende soorten harsen, zoals epoxy of polyimide.
• V: In welke soorten elektronische apparaten worden hooglaagse PCB's meestal gebruikt?
• A: PCB's met een hoge laag worden vaak gebruikt in smartphones, computers, medische apparaten, ruimtevaartapparatuur en andere complexe elektronische apparaten.
